안녕하세요
메이크잇나우 입니다 :)
PCB회로설계 및 온습도계 제작 수업
그 두번째 시간 지금바로 시작합니다!!
지난시간에 '아트웍설계 → 거버만들기 → PCB주문'
까지 진행 했었죠??
주문하면 넉넉잡아 1주일 정도 생각하시면 되니까

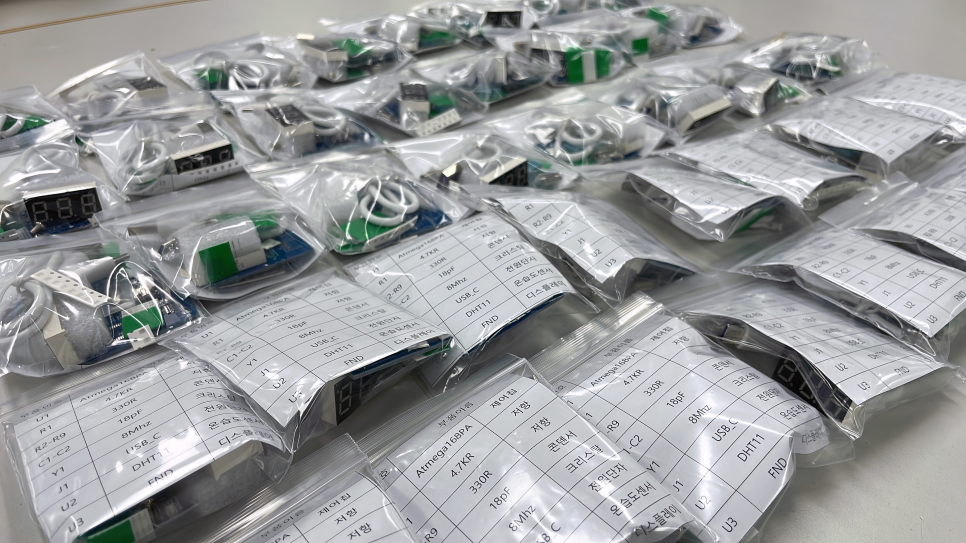

저희가 미리 주문을 넣어서 키트로 구성을 해놨어요 :)
모든 센서들과 PCB, BOM까지 만들어서 넣어놨답니다.
PCB에는 SMD타입의 센서들과 딥타입의 센서들이 들어갑니다.
자세한 설명은 교육 들으러 오세요!!

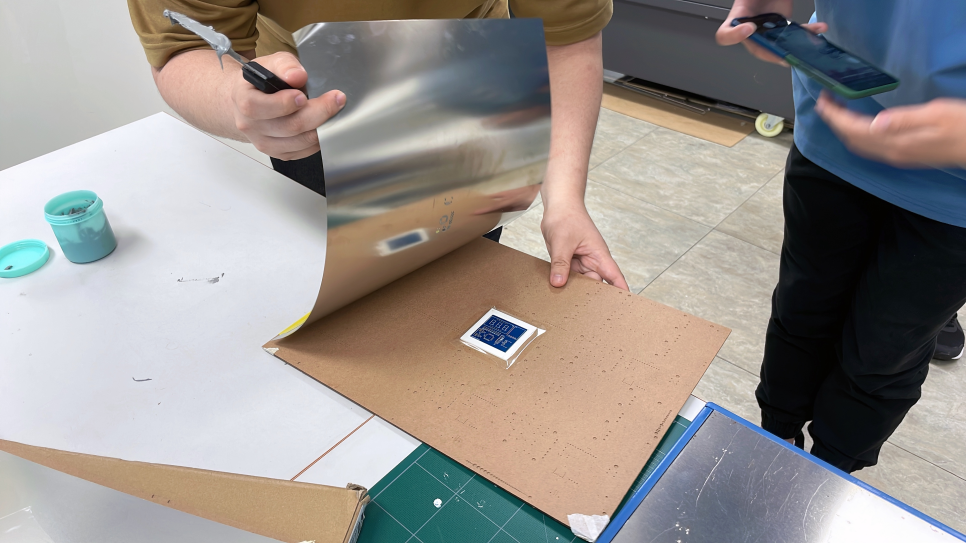

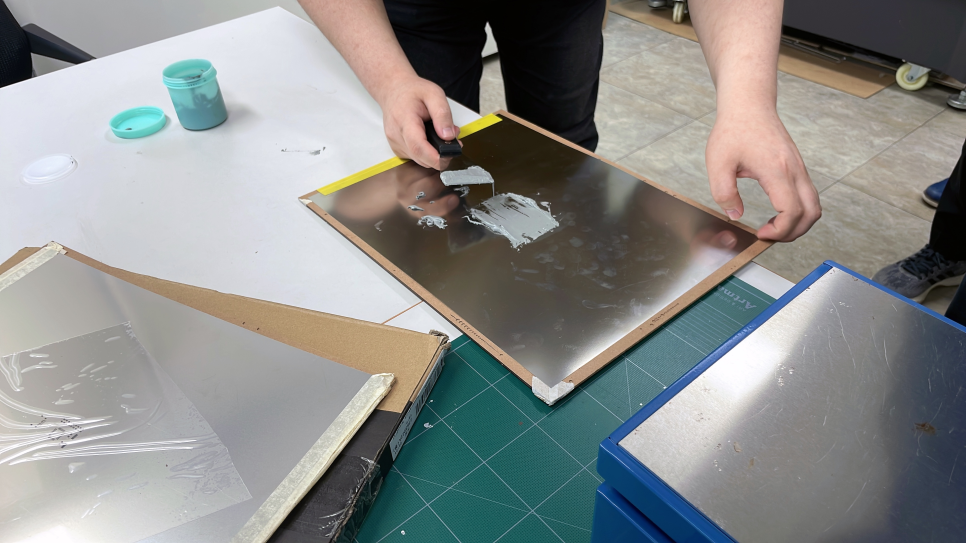

위 과정은 만들어 놓은 틀에 PCB를 넣고
→ 메탈마스크를 덮은 후
→ 위에 솔더크림을 바르는 과정입니다.
이렇게 하면 SMD 센서들이 올라가는 위치에만 납이 발라지게 되죠 :)

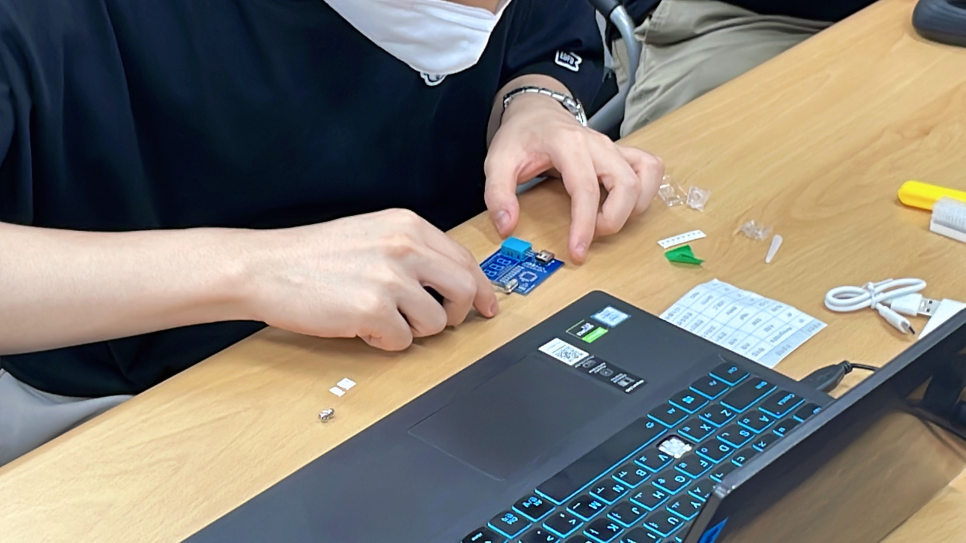

그러면 BOM을 보면서 맞는 위치에 센서들을 올려주세요.
매우매우 작아서 핀셋으로 하나씩 올려주시면 됩니다!!

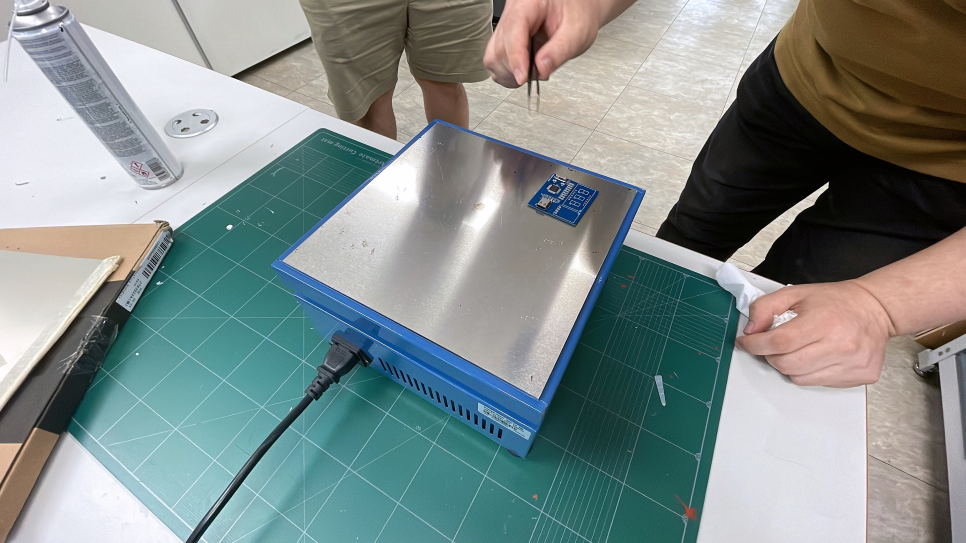

그 후에 히팅플레이트 위에 올리면
납이 녹으면서 센서들이 모두 부착이 됩니다!!
(히팅플레이트는 250도 이상 올라가기 때문에 매우 뜨겁습니다.)
SMD 했으면 뭐죠??

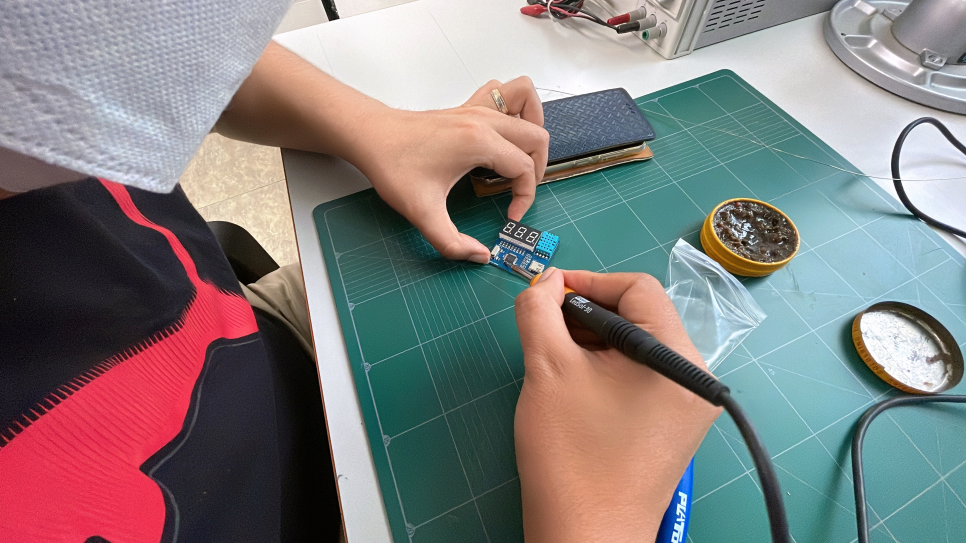

딥타입은 손땜 하셔야죠??

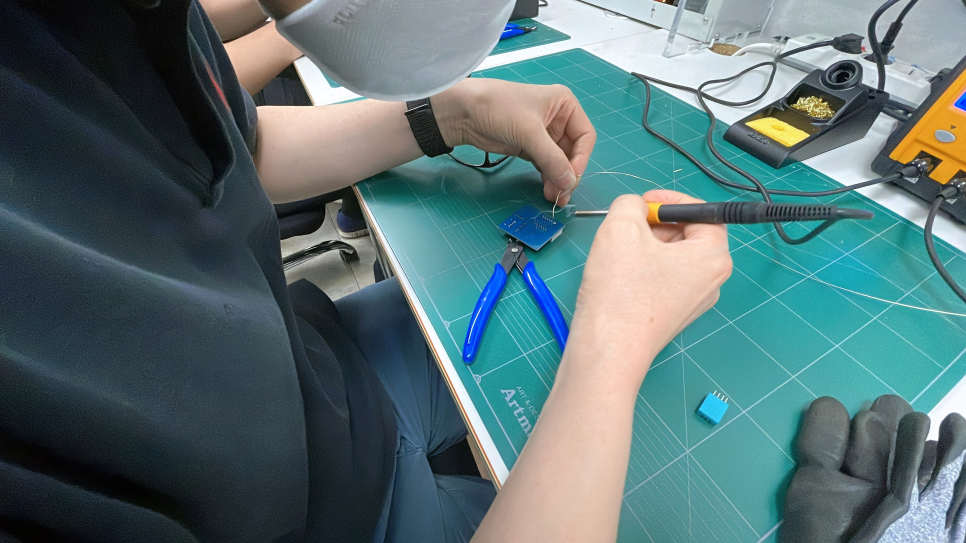

FND랑 DHT는 손으로 납땜 해줍니다.

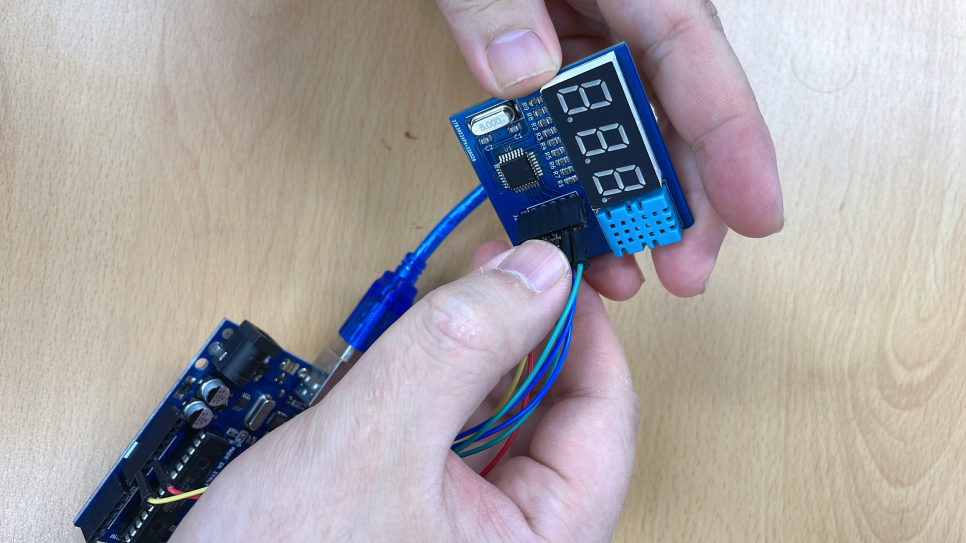

거의 다 왔죠?? 여기에 강사님이 펌웨어 업로드 해주시고

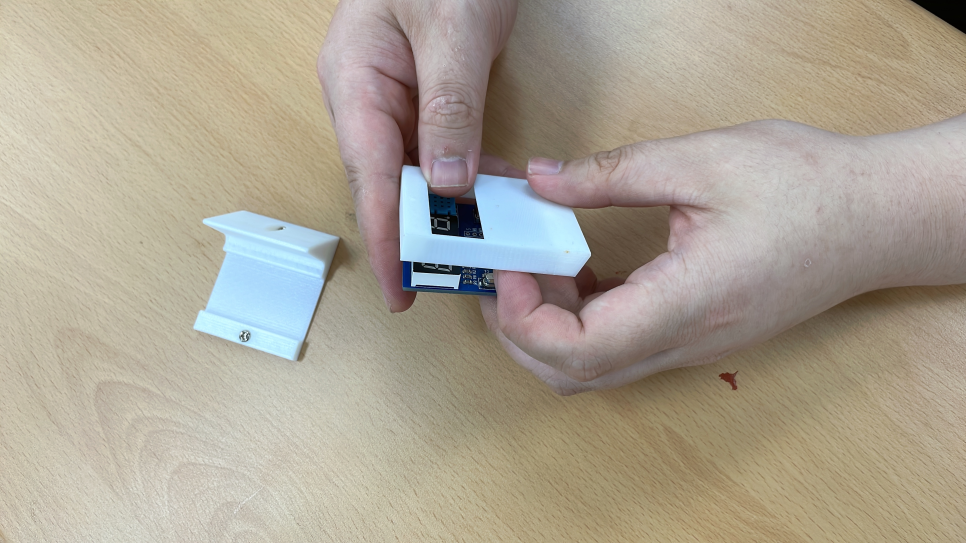

이렇게 하시고 나눠드린 케이스에 조립을 해주면??

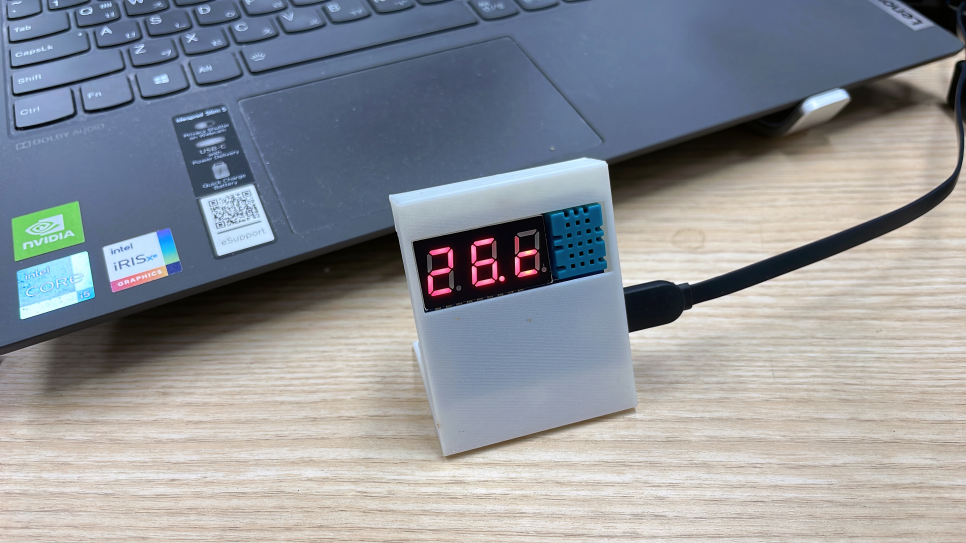

짜잔 - ☆
예쁜 온습도계가 완성이 됩니다.
이렇게 처음부터 끝까지 직접 만들어 보니까 반응이 아주 폭발적입니다 ㅎㅎㅎ
[ICT디바이스랩 용인]에는
이보다 더 유익하고 재미있는 프로그램들이 있으니 신청해보세요!!
출강문의나 키트문의는
[MAKE IT NOW] 카카오톡으로 질문 주세요!!
