안녕하세요
메이크잇나우 입니다 :)
드디어 저희 스마트팜 키트가 출시가 되었습니다!!
어떻게 구성되어 있는지 먼저 확인해 보시죠!!
▼▼▼ IoT 스마트팜을 지금 만나보세요!! ▼▼▼
잘 보셨나요?? 재미있어 보이나요??
오늘은 이 중에 토양센서에 대해 말씀 드리려고 해요.
저희가 가장 고민했던게 토양센서 인데요.
그 이유는 토양속의 수분의 양을 세분화하여
측정이 가능해야 했기 때문이죠.
![](https://blog.kakaocdn.net/dn/XckHn/btrXHCgRUmT/tDx8kiPCrguD9yR8WslWfk/img.jpg)
![](https://blog.kakaocdn.net/dn/LecXg/btrXIzi99Md/yPD0tzuMoVjg2xYHKL0YL0/img.jpg)

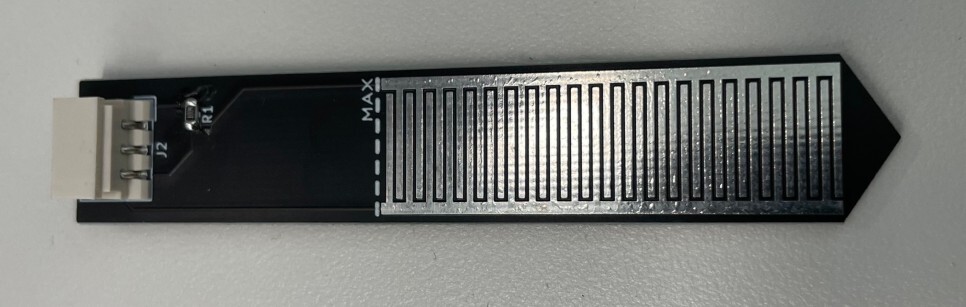

처음에는 저항식으로 만들어서 측정을 했었습니다.

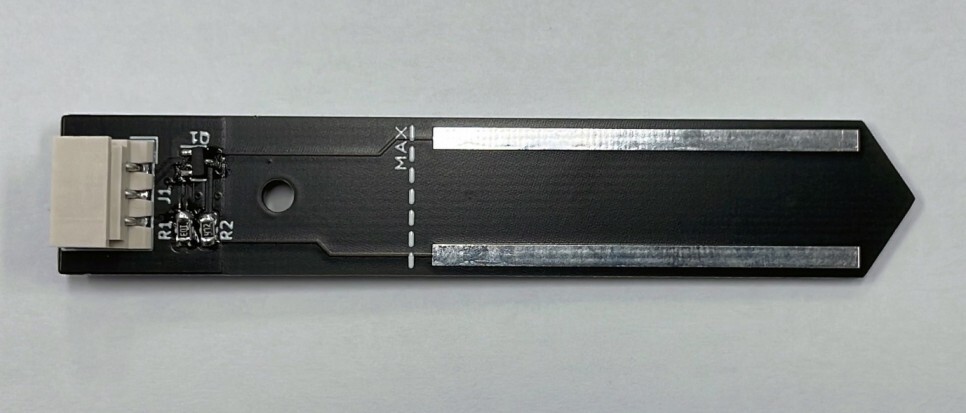

그런데 처음껀 수분의 양에 따른 변화가 미세해서 접촉 범위를 넓혔어요.
그렇게 하면 되는 줄 알았는데 가장 큰 문제가 있죠.
바로 산화입니다.
측정부위가 밖으로 노출되어 있다 보니 전류가 물과 반응하여
산화를 일으키죠. 아마 하루도 못갈겁니다.
![](https://blog.kakaocdn.net/dn/EYh5Q/btrXD631xWt/gKOe2a6XrHK9ruMj90QWo1/img.jpg)

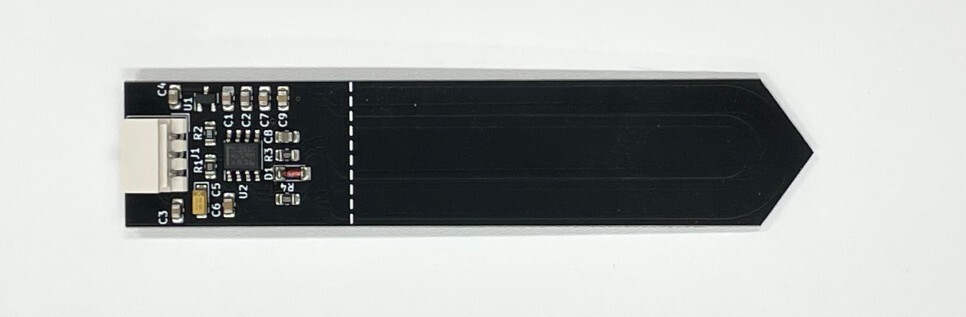

그래서 개발한게 바로 지금의 토양센서 입니다.
정전식 센서방식인데, 캐패시터와 타이밍칩을 이용합니다.
![](https://blog.kakaocdn.net/dn/cdg2FK/btrXGTXqtfK/hN2ubbZ9aJaaGBEfvLf4p0/img.png)

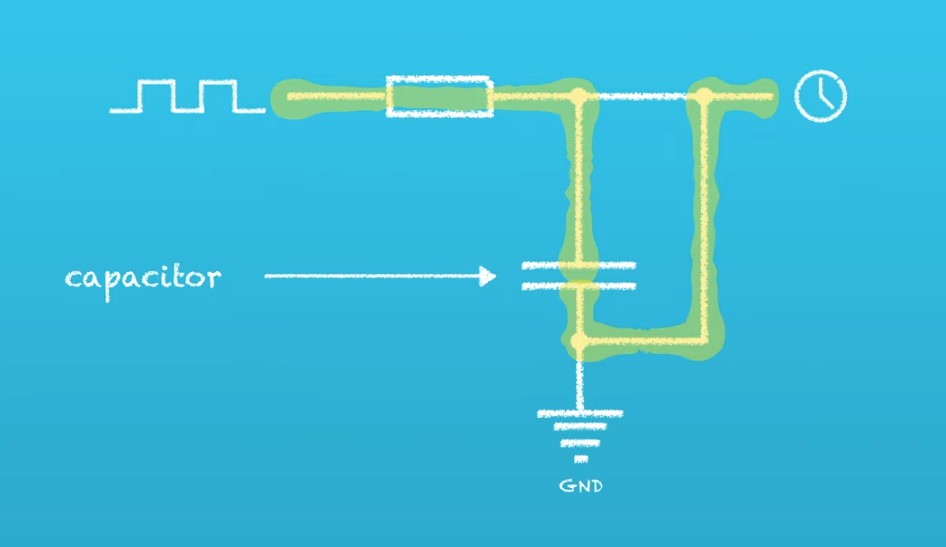

대략적으로 설명드리면 센서부가 캐패시터 처럼 작동을 하는데
때문에 측정량에 따라 캐패시터의 용량이 변경되고
타이밍 칩이 충전과 방전 시간을 측정하여 값을 나타내는 거죠.
![](https://blog.kakaocdn.net/dn/buv685/btrXHTvPrMx/7E0aFDUjJLFlQSiYRVhDyK/img.png)

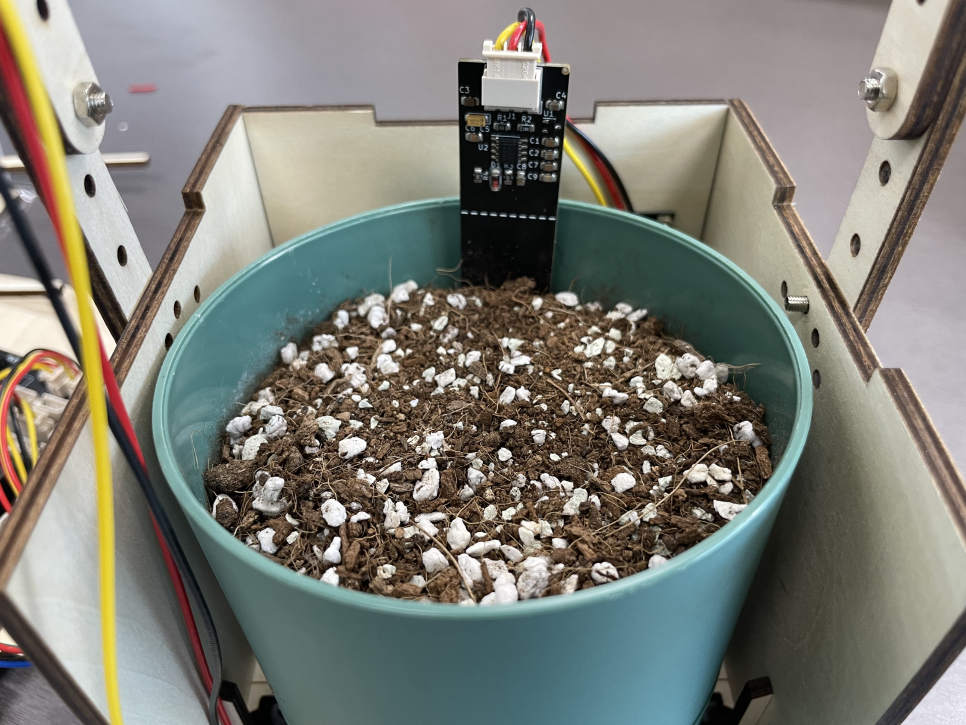

역시 이지커넥터 방식으로 핀 하나 '딸깍' 해서
이렇게 화분에 꽂아주면 완성!!
물을 실수로 넘치게 주어도 센서는 고장이 나지 않도록
더욱 길게 만들었습니다 :)
![](https://blog.kakaocdn.net/dn/cZbzm3/btrXDAYpFOZ/rYkTMBCjKi5iXHHMINhG60/img.png)

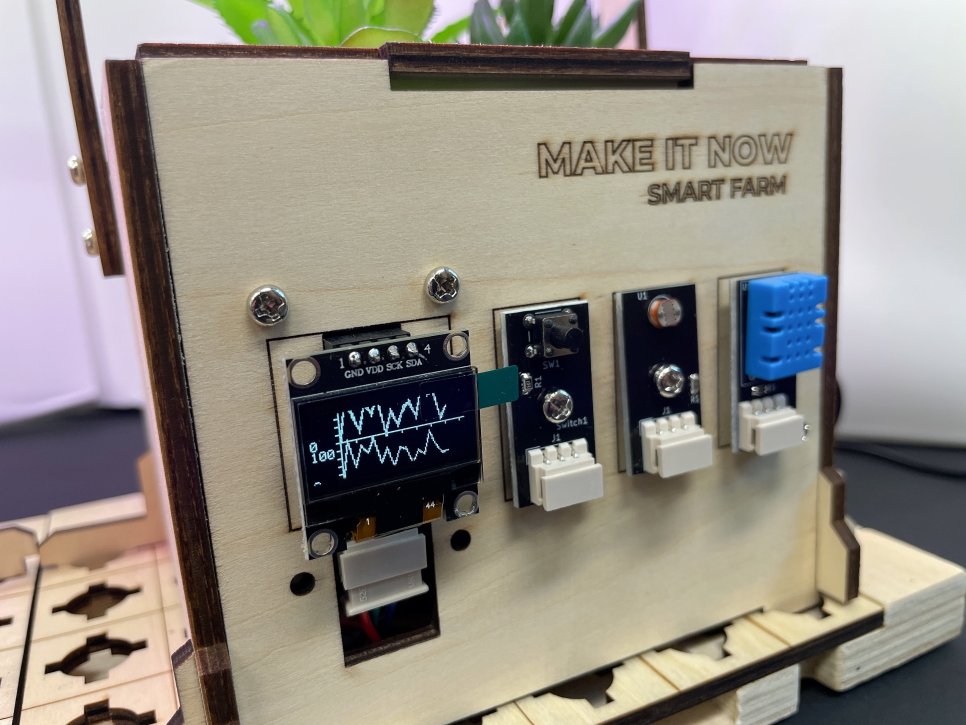

토양 수분은 이렇게 OLED에 그래프로 띄울수도 있고,
조금 더 직관적으로 숫자로 띄울 수도 있습니다 ㅎㅎ
요즘 AI + IoT 교육이 코딩교육의 중심에 자리를 잡았는데요,
그 덕분인지 학교 및 기관등에서 정말 많이 찾아주고 계십니다.
교육이나 강의에 대한 문의사항이나
대량구매 문의 등도 편하게 연락주세요 :)
