[아두이노/ESP32] 스마트시티 : 비 오는 날 100% 우산을 챙기는 법_수위센서 편



---



안녕하세요.

메이크잇나우(Make It Now) 입니다 :)

기상과 환경을 주제로 하는 메이크잇나우 환경타워 그 두번째 시간입니다.

이번 시간에는 수위센서를 활용하여 비가 오는지 확인하는 시스템을 만들어 보도록 하겠습니다 :)





■ STEP 1 : 비가 오는지 확인할 수 있는 방법은?



사실 저는 창문을 통해 밖을 신경써서 보는 편이 아닙니다. 그러다 보니 아침에 집을 나가서야 비가 오는걸 알고

다시 들어와서 우산을 가져가는 일이 많았죠.  요즘에는 밖을 보지 않아도 비가 오는지 확인할 수 있는 방법은 참 많죠.





뉴스나 어플리케이션을 통해 가장 쉽게 접할 수 있는데, 이런 어플보다 더 쉽게 확인할 수 있는게 있습니다.

바로 수위센서를 활용하여 비가 오면 LED가 빨간색으로 바뀌게 만들어 주는거죠. 불빛의 색만 봐도 알 수 있겠죠??

그리고 이 시스템을 현관문에 부착해 놓으면, 집에서 나갈때 불빛의 색에 따라 우산을 들고 갈지 말지 결정하면 되죠.

미세먼지로 인한 마스크 착용여부, 날씨변화로 인한 긴 소매 겉옷 등 다양한 분야로 확대하여 사용할 수 있겠죠??

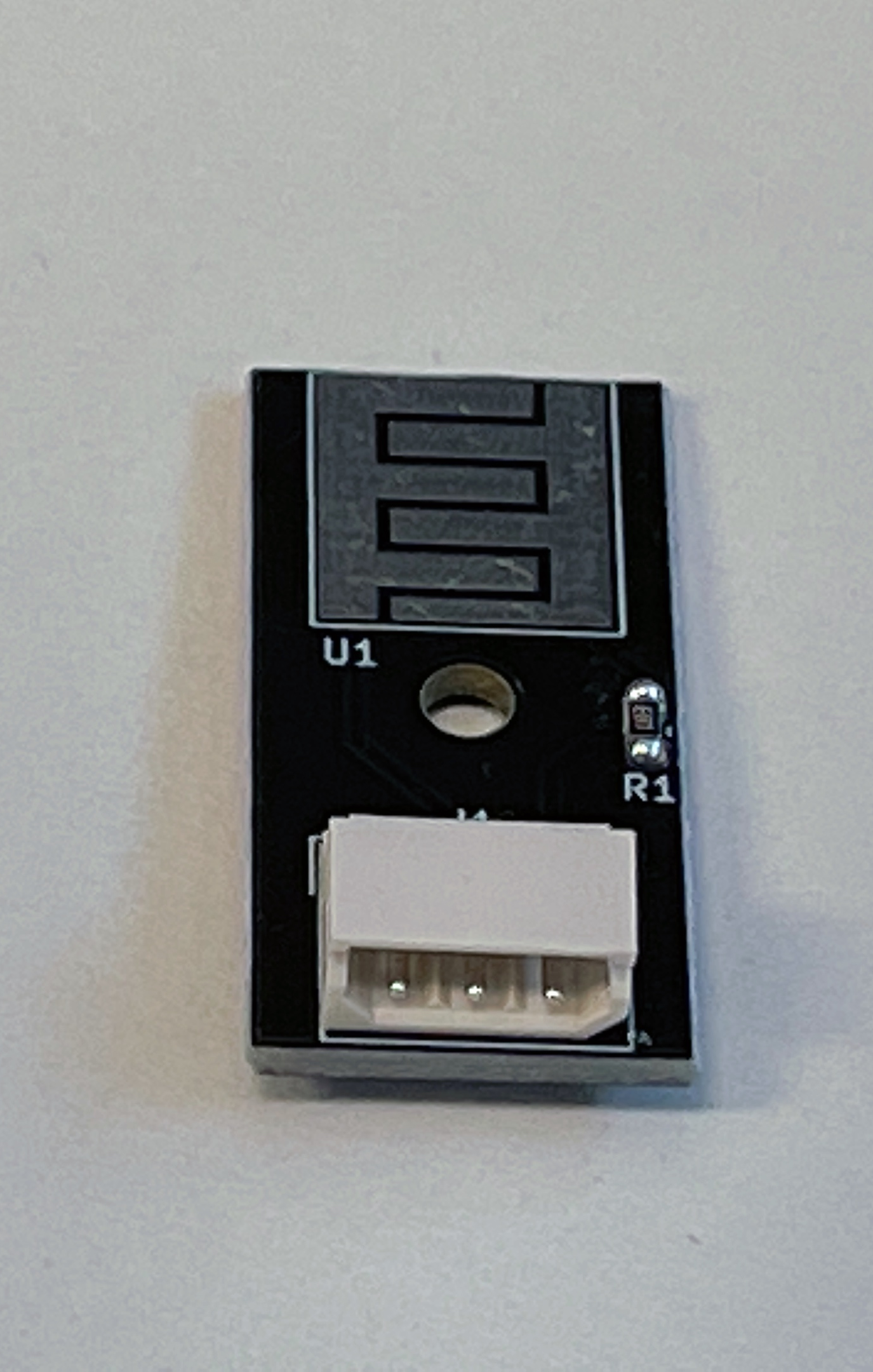

수위센서 란?

이러한 접촉식 수위센서를 활용하여 접촉, 수분감지, 용량 감지 등 다양하게 활용할 수 있습니다.





■ STEP 2 : 수위센서를 활용하여 비 감지하기



이번시간에는 수위 센서 와 환경타워 조립키트 를 활용하여 수위센서로 비를 감지하는 시스템을 만들어 보겠습니다.

수위센서는 아날로그 값으로 측정을 하며, 기본값이 어느정도 인지를 파악한 후 비가 왔을때의 값을 산정하여

기준값을 정해주면 충분히 사용할 수 있습니다.

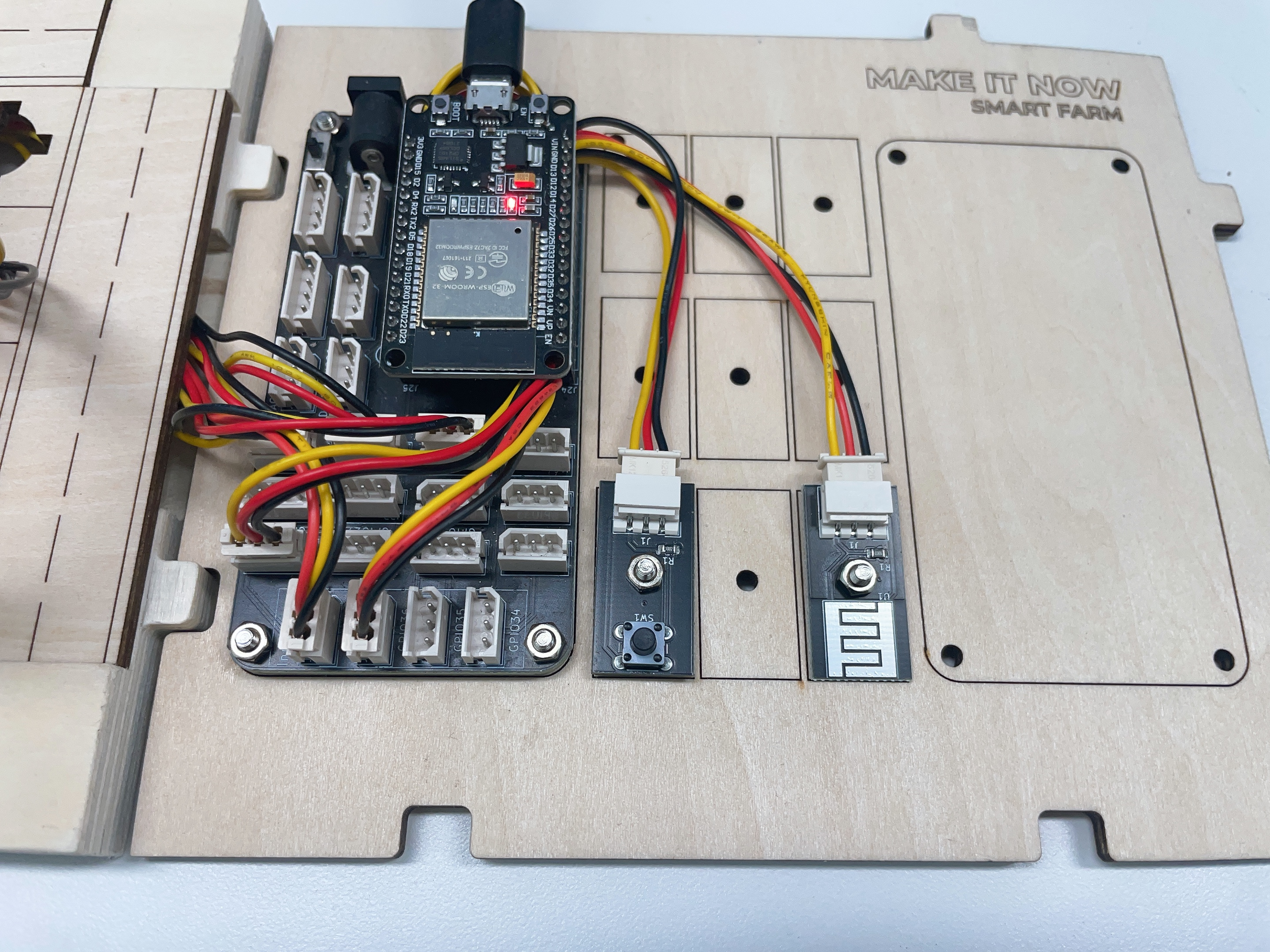

수위센서 조립하기



수위센서는 물을 사용하여 테스트 해봐야 하기 때문에 테스트 하기 편하게 컨트롤 패널에 조립해 주었습니다.

혹은 테스트 시에는 조립을 하지 않고 테스트 하시는 것도 좋습니다.



#define WATERSENSOR 36

void setup(){
  Serial.begin(9600);
}

void loop(){
  int water_value = analogRead(WATERSENSOR);
  Serial.println(water_value);
  delay(300);
}



수위센서 값 테스트



기본적으로 건조하다 보니 0의 값을 나타내다가 물이 닿는 순간 1000을 훌쩍 넘기는 모습을 볼 수 있습니다.

물의 양을 더 더해보면 2000 까지 오르는 모습도 볼 수 있죠. 이 정보를 바탕으로 1000의 값을 넘으면 비가 온다고

가정하고 시스템을 만들어 보겠습니다.





■ STEP 3 : 비가 오면 LED로 알려주기



물의 양을 더 더해보면 2000 까지 오르는 모습도 볼 수 있죠. 이 정보를 바탕으로 1000의 값을 넘으면 비가 온다고

가정하고 시스템을 만들어 보겠습니다.



LED로 표현하기



비가 오는것 처럼 물을 떨어뜨리면 LED의 색이 변하면서 한 눈에 비가 온다는 것을 확인할 수 있습니다.





■ STEP 4 : App 에서 이모티콘으로 표현하기



비가 오는걸 웹 뿐만이 아니라 어플에서도 확인할 수 있는데요. 어플리케이션을 들어가지 않아도 앱 내에서 설정한 값이

변화할때 push 알림을 받을 수 도 있습니다. (Automation 기능, 추후에 다루도록 한다.)

이번 시간은 Web의 정보가 비가 오면 우산으로 바뀌도록 해보겠습니다. App 에서도 같은 값이 동기화 되어 적용 되니,

Web 뿐만 아니라 App 도 같이 만들어 보면 좋습니다.



Web에서 이모티콘으로 표현하기





다음시간에는 온습도 센서를 통해 집안의 환기를 언제 하는게 좋을지 알려주는 시스템을 만들어 보겠습니다.
