HEXA BOARD 제품 사용 방법



---

**목차 **

1. 제품 사용 하기

2. USB 연결 에러 해결방법

3. 엔트리(ENTRY) 사용하기

---



안녕하세요~ MAKE IT NOW 입니다.

HEXA BOARD는 두가지 환경에서 블록코딩이 가능합니다.

-  EASY BLOCKS(이지블록스) (Blockly 기반의 자체 프로그램)

-  ENTRY(엔트리)

편하신 환경에서 블록코딩을 하시면 되고, 기본적으로는 EASY BLOCKS 펌웨어가 내장되어 있습니다.

엔트리를 사용하실 분들은 [3.엔트리 사용하기] 를 통해 사용방법을 확인하시기 바랍니다.



---

1. 제품 사용하기

1) 먼저 EASY BLOCKS 에 접속합니다.

EASY BLOCKS

(홈페이지의 배너를 통해서도 접속할 수 있습니다)

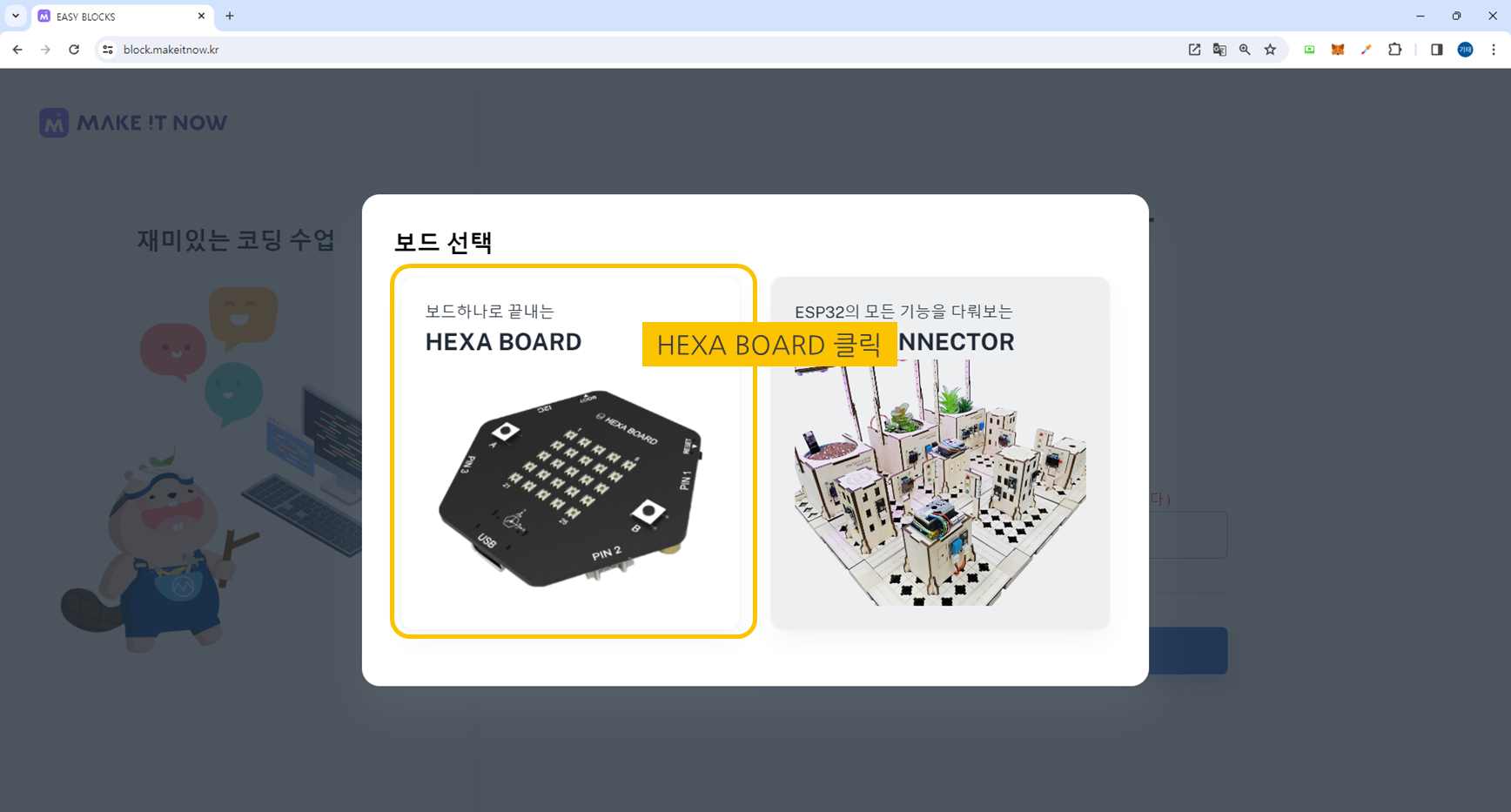

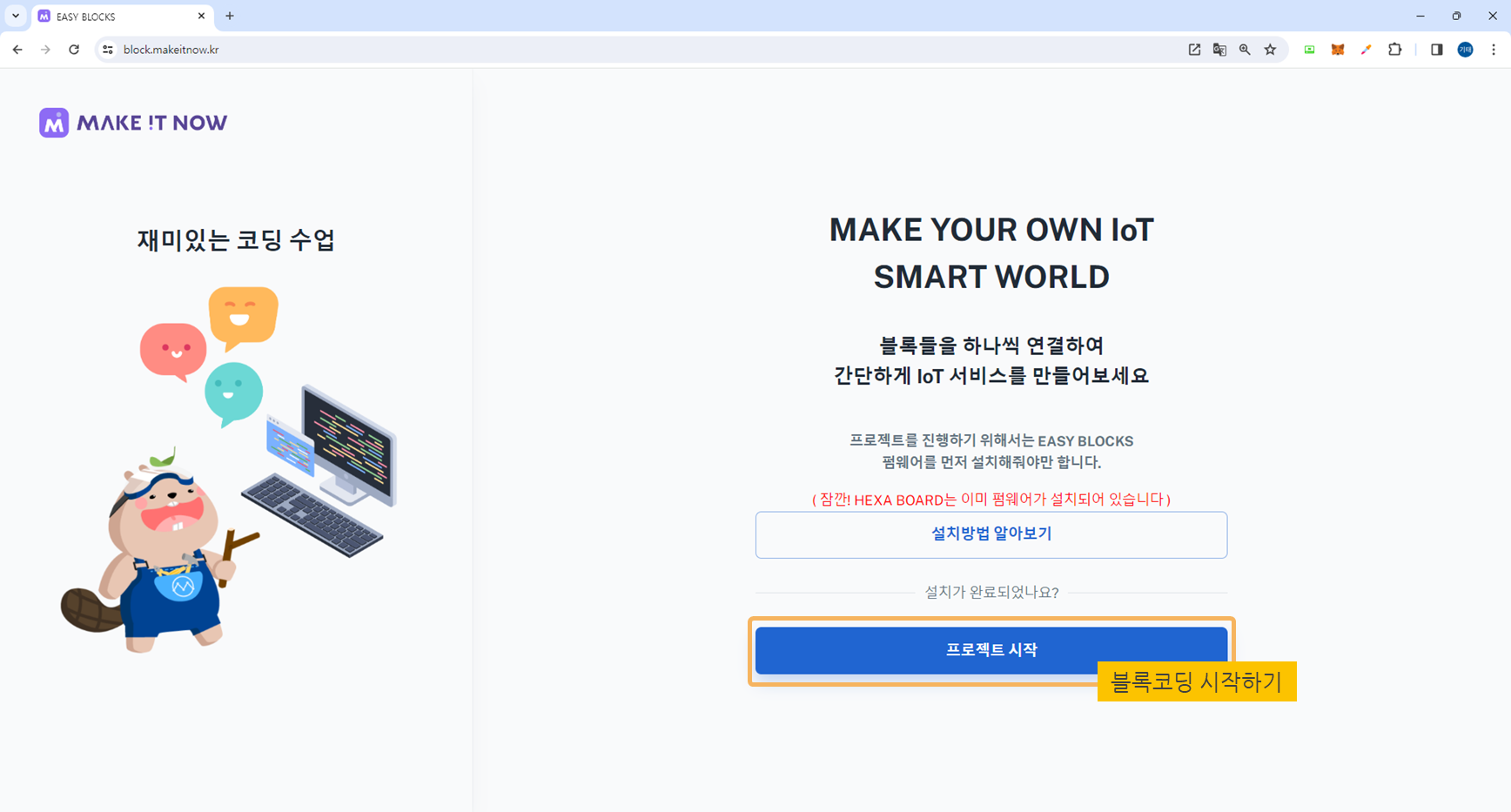

2) HEXA BOARD 선택하기

프로젝트 시작하기를 클릭하여 HEXA BOARD에 들어가면 됩니다.

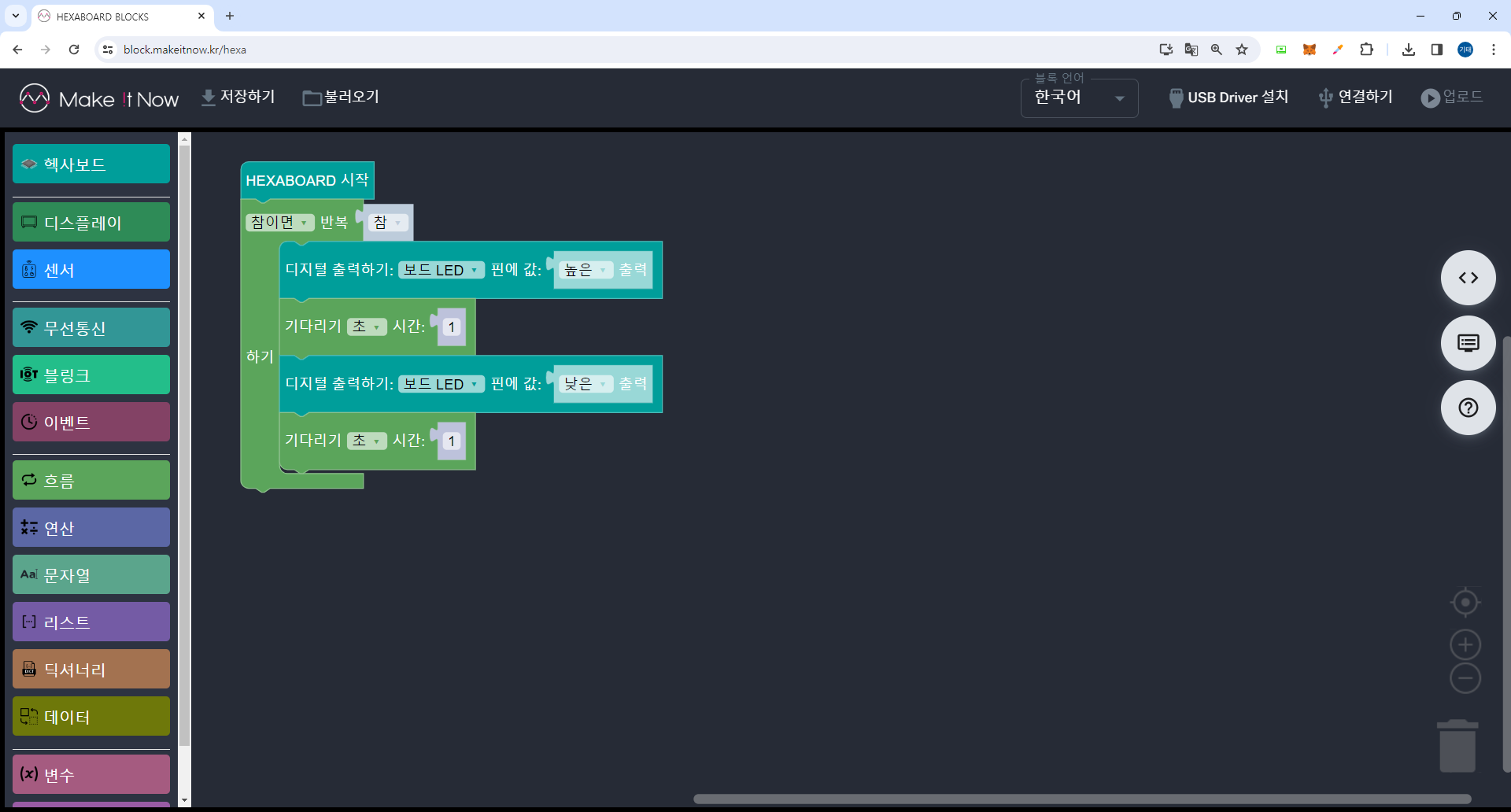

3) 블록코딩 활용하기

EASY BLOCKS의 다양한 센서들과 최적화 된 블록을 활용하여 코딩을 해보세요

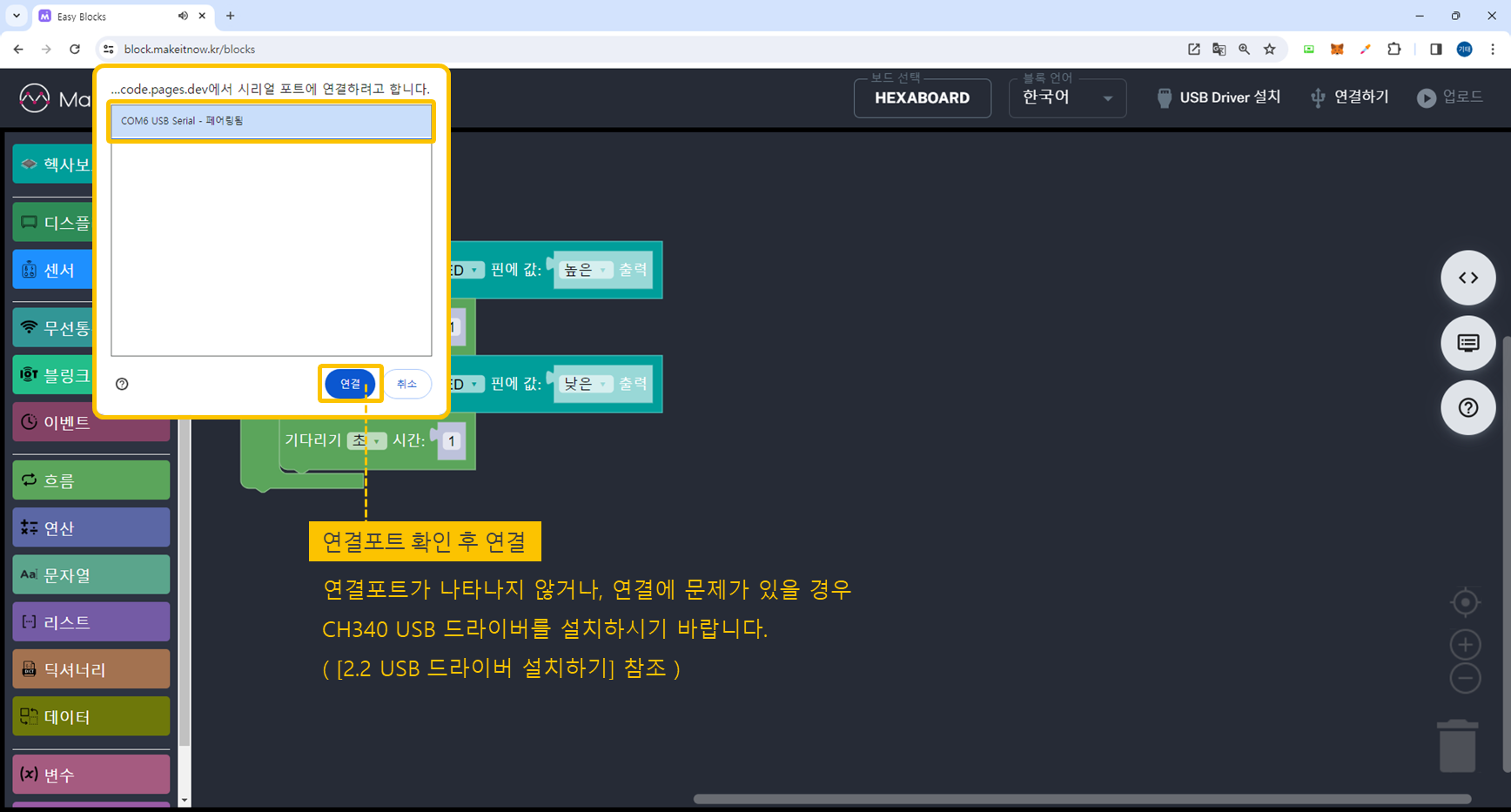

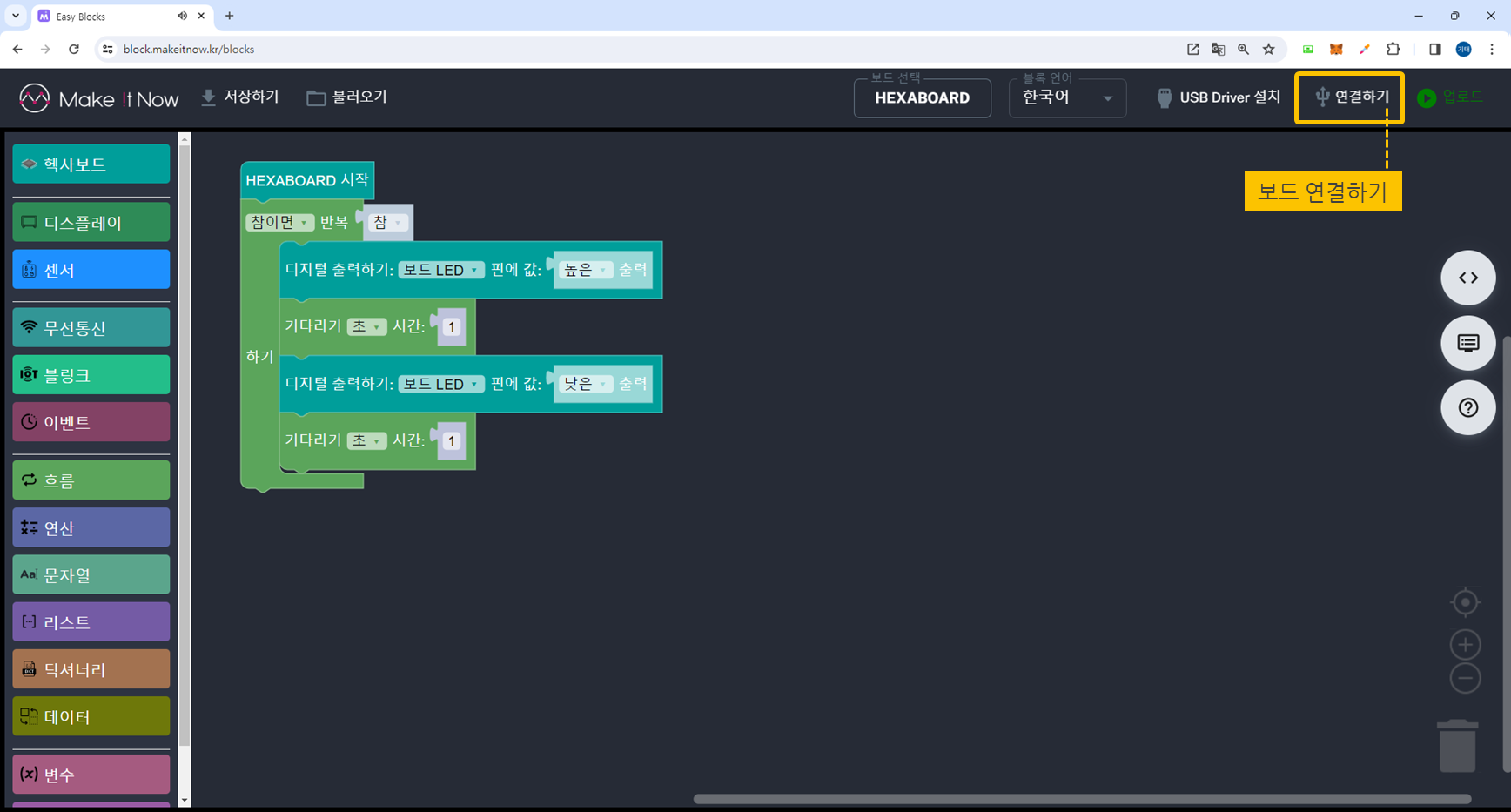

4) 우측상단의 연결하기를 통해 USB 연결하기

보드에 코드를 업로드하기 위해 USB C-Type을 연결합니다.

(USB 연결 중 USB가 잡히지 않거나, 업로드 에러가 날 경우 [2.USB연결 에러 해결방법] 을 확인해 보세요.)

USB 연결 중 연결포트가 잡히지 않거나, 업로드 에러가 날 경우 아래 오류 해결방법을 확인해 보세요.

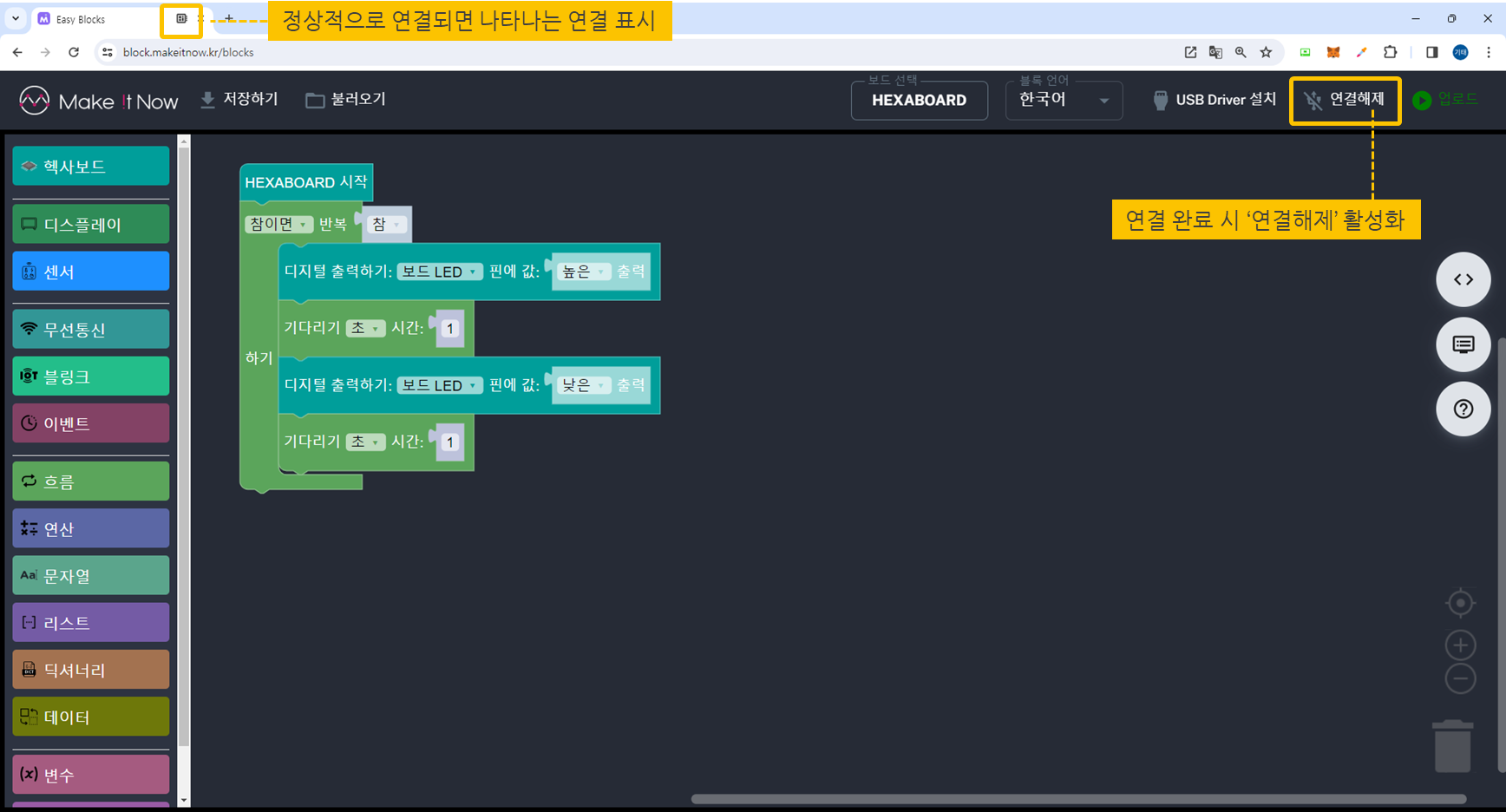

5) USB Serial 연결하기

연결이 정상적으로 되면 연결표시와 함께 '연결해제' 버튼이 활성화 됩니다.

코드의 작성이 끝나면 우측 상단의 업로드 버튼을 통해 코드를 업로드 할 수 있습니다.





---



2. USB 연결 에러 해결방법

HEXA BOARD 에 코드를 넣기 위해서는 USB C-Type 을 통해 컴퓨터와 보드를 연결해야 합니다.

이 때, 우측 상단의 연결하기 버튼을 눌러 연결되어 있는 HEXA BOARD 를 선택해야 합니다.

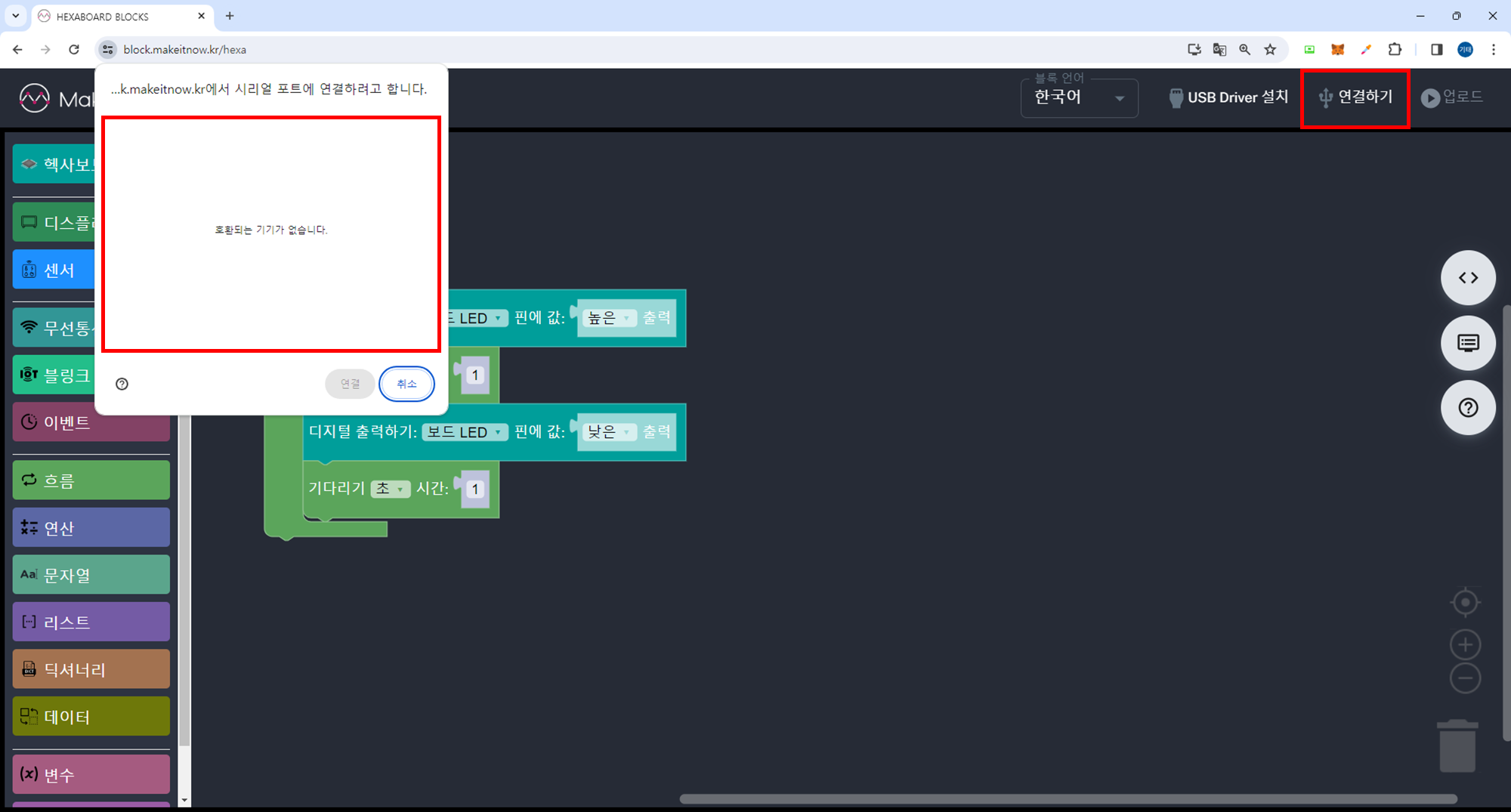

우측 상단의 연결하기 버튼을 눌렀을 때, 호환되는 기기가 없다고 나올경우가 있습니다.

이는 컴퓨터가 USB를 제대로 인식하지 못해 발생하는 문제로 USB 드라이버를 설치해줘야 합니다.

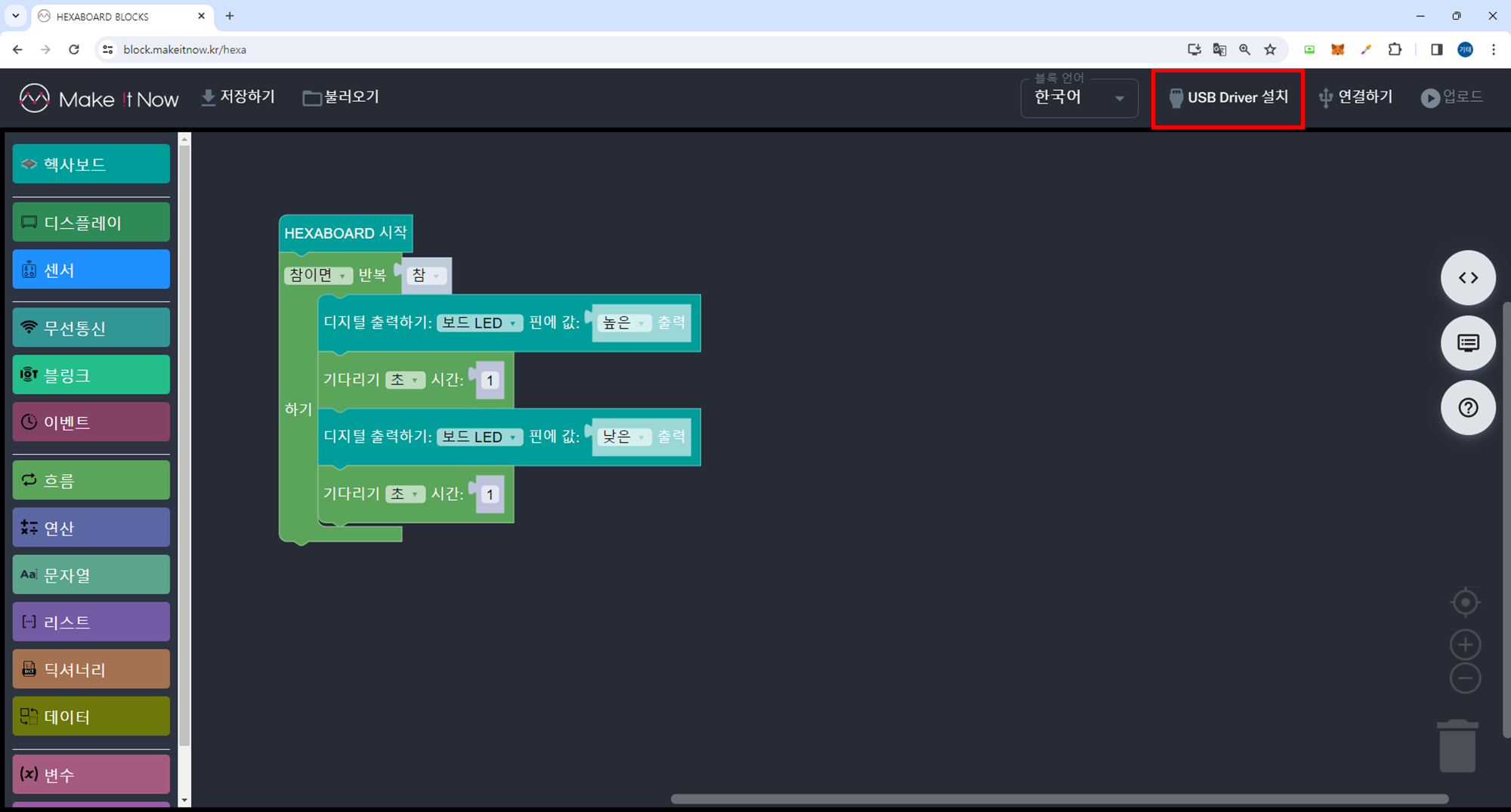

1) 우측 상단의 [USB Driver 설치] 버튼 클릭

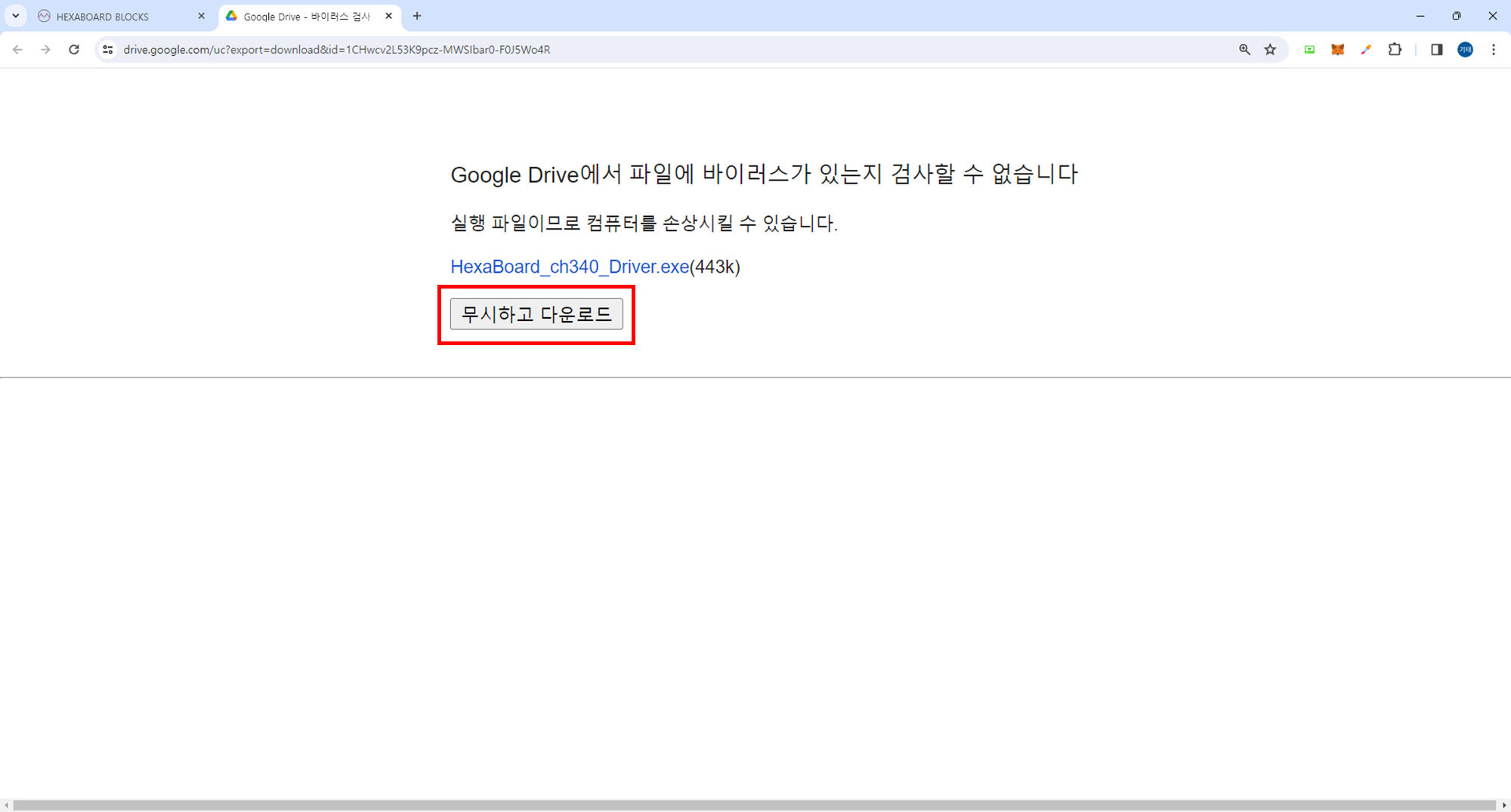

2) CH340 드라이버 [무시하고 다운로드]  클릭

(실행파일이라서 뜨는 경고문 입니다. 바이러스 없는 정상경로 입니다.)

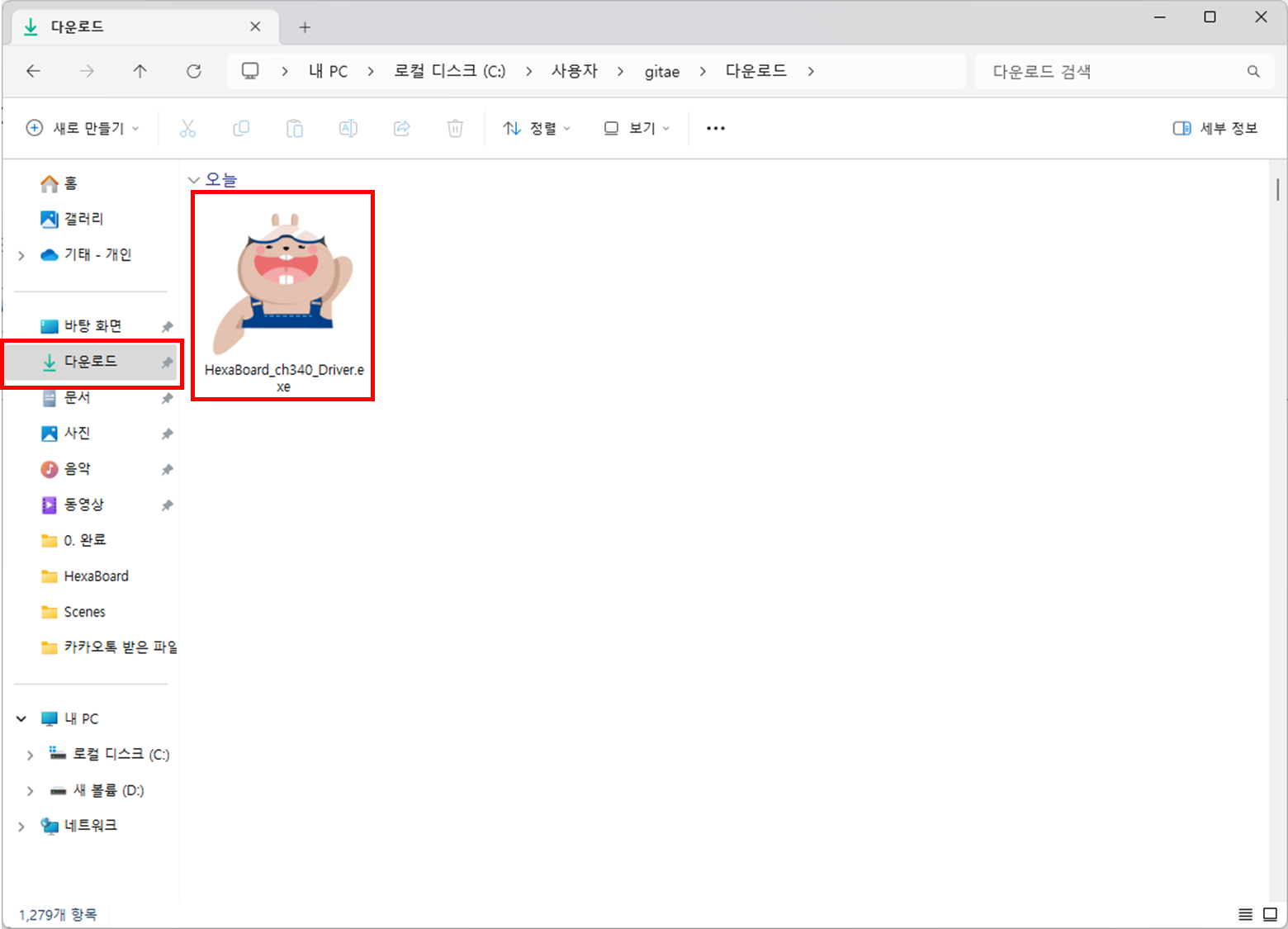

3) 다운로드 폴더의 해당 [아이콘]을 실행

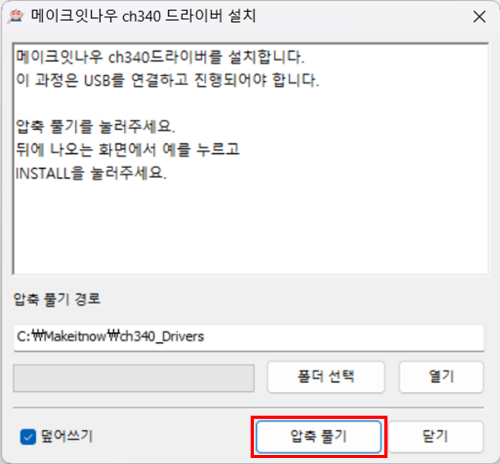

4) [압축풀기] 진행 후 Driver Installation 화면이 뜨면 [예] 를 클릭합니다.

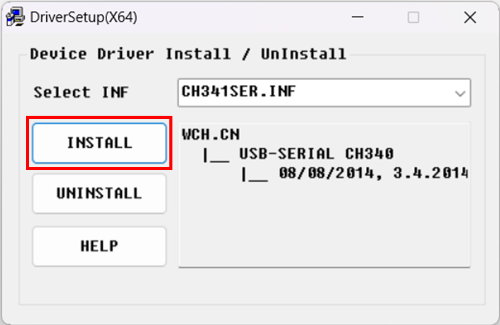

5) [INSTALL] 실행

     ** 이때 반드시 USB가 보드에 연결되어 있어야 합니다.

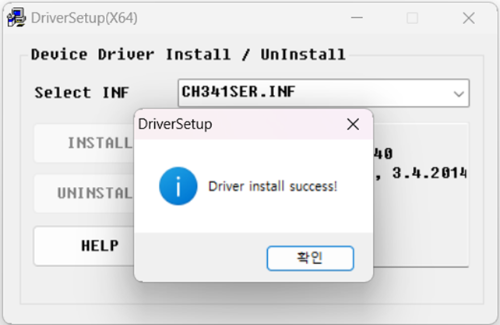

6) 완료 되면 SUCCESS 문구가 나옵니다.

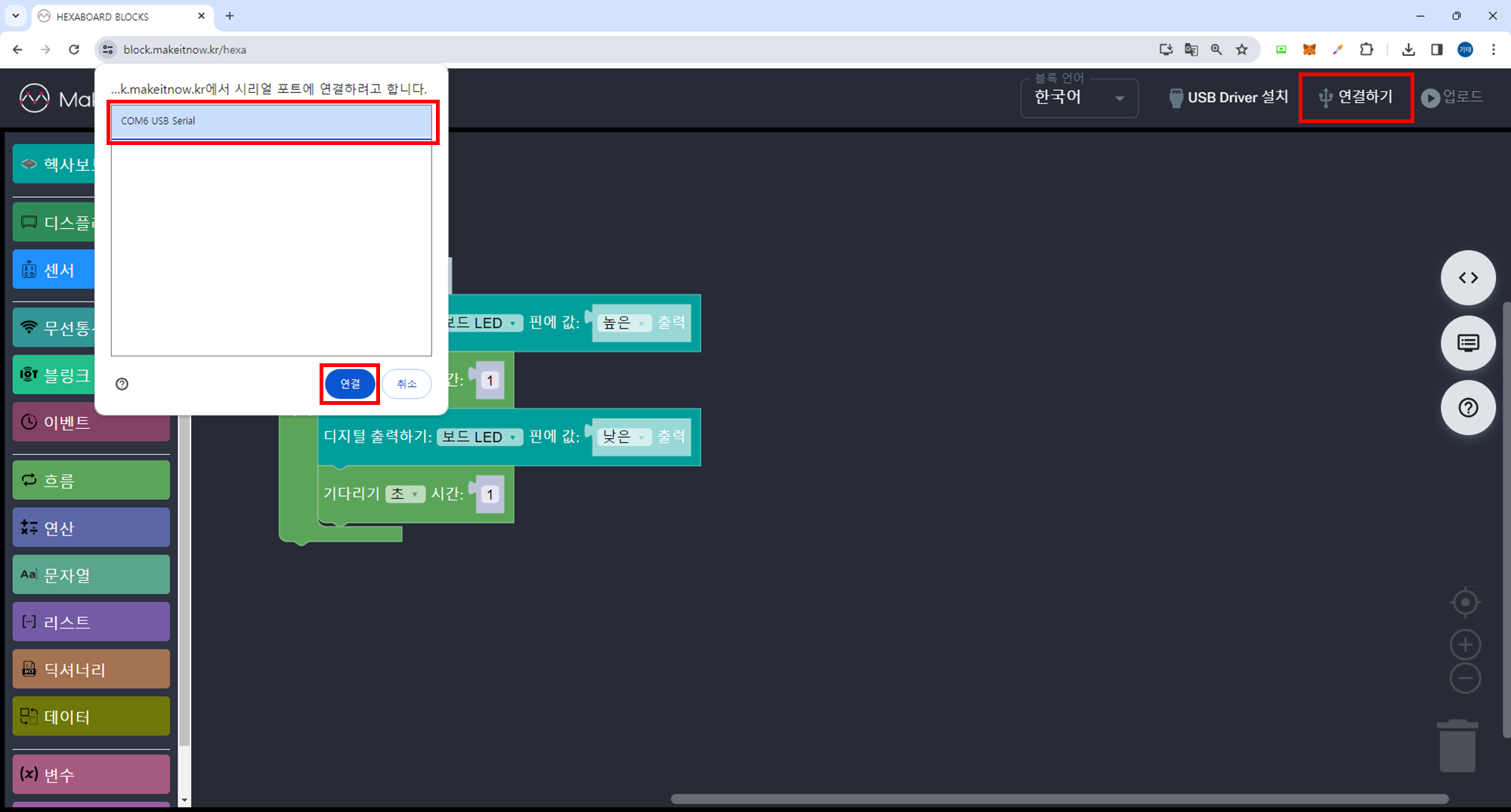

7) 연결하기를 누르면 USB Srial 포트가 나타나는 것 확인



---

3. 엔트리(ENTRY) 사용하기

HEXA BOARD 는 기본적으로 EASY BLOCK 펌웨어가 내장되어 있습니다.

엔트리를 사용하시기 위해서는 엔트리 펌웨어를 업로드 해주셔야 합니다.

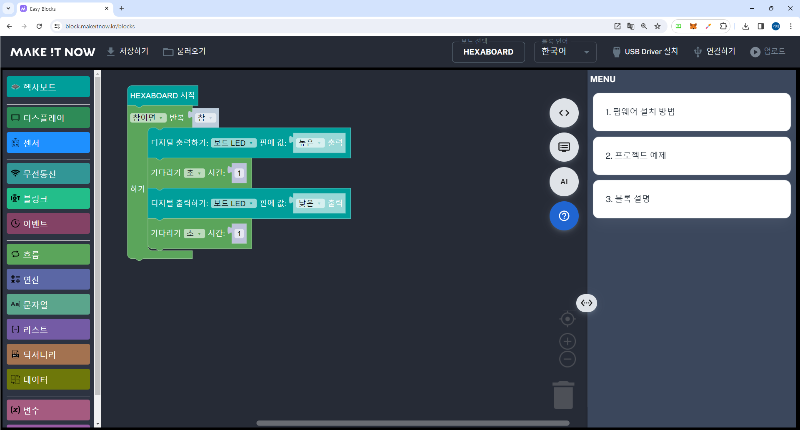

1) [HELP] 아이콘을 통해 [펌웨어 설치 방법] 클릭

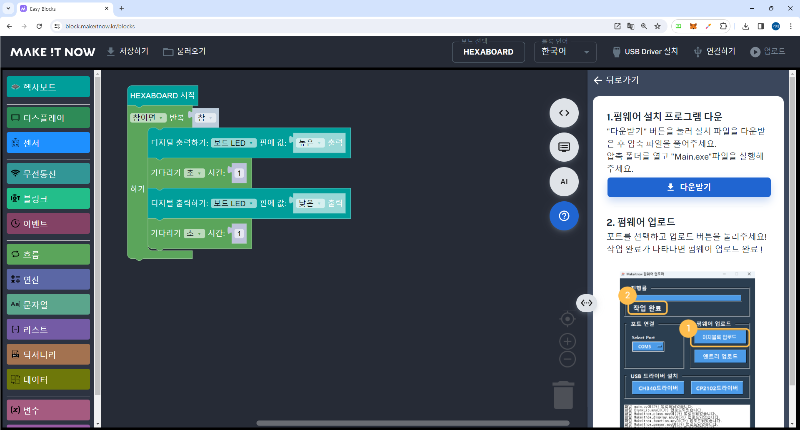

2) [다운받기] 클릭하여 펌웨어 설치 프로그램 다운

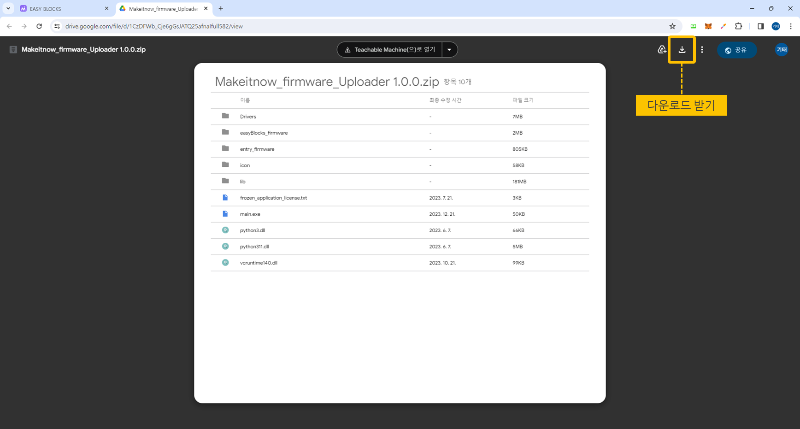

3) [다운로드] 아이콘을 클릭하여 펌웨어 설치 프로그램 다운

(간혹, [무시하고 다운로드]가 나올수 있는데, 실행파일이라서 뜨는 경고문으로 정상경로이니 다운로드 하셔도 됩니다.)

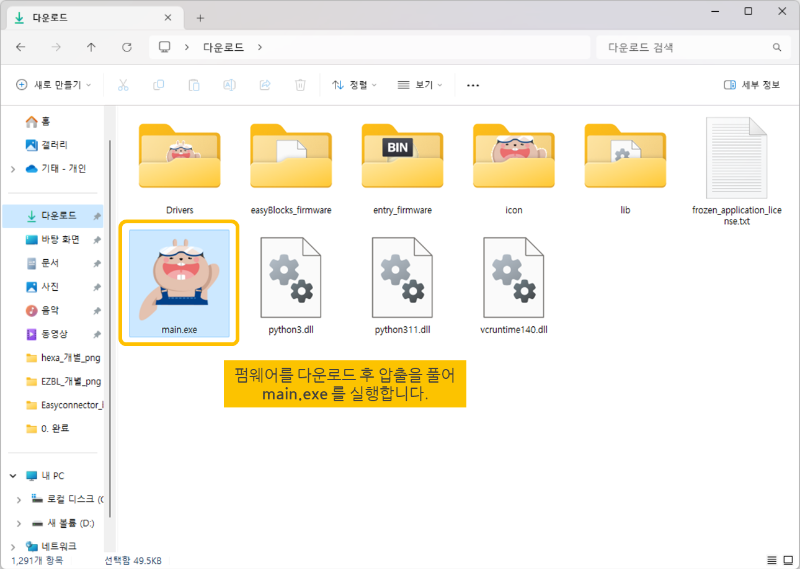

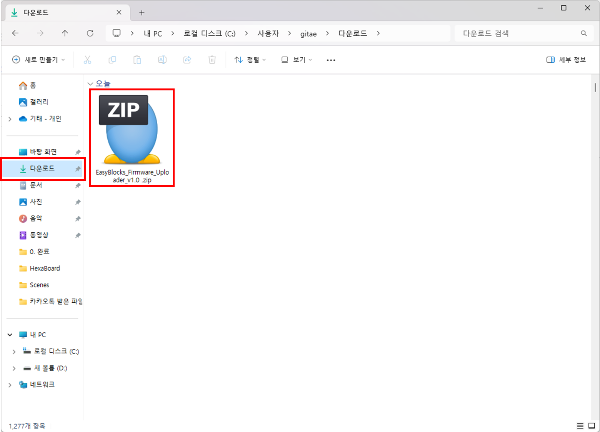

4) 압축파일 풀기



5) 펌웨어 프로그램 설치 파일 실행

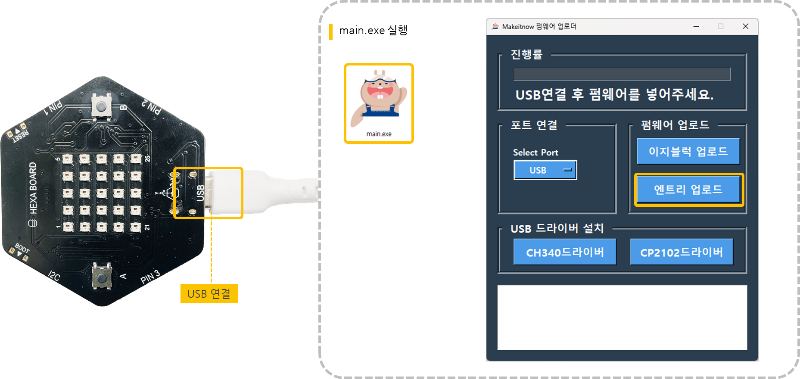

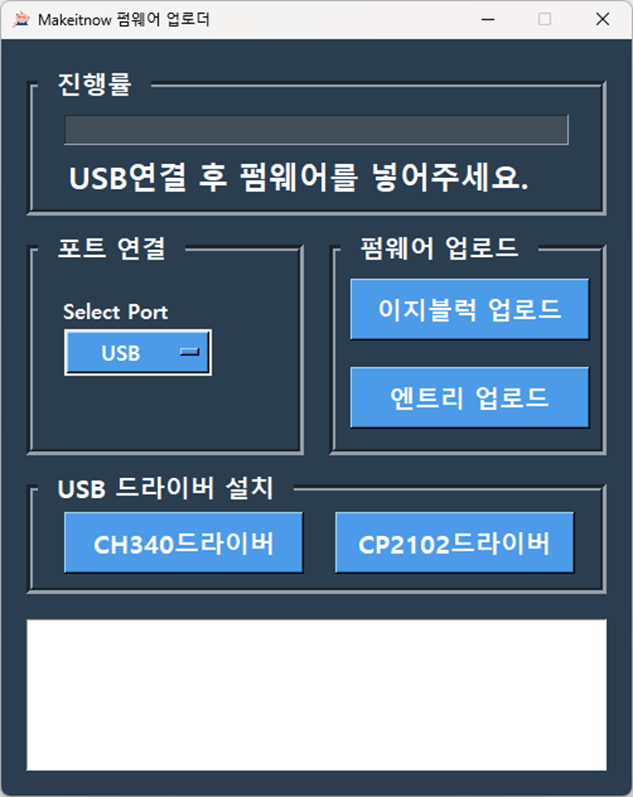

6) [엔트리 업로드] 실행





* 해당 업로더에서는 ENTRY와 이지블록스 펌웨어를 변경할 시 사용할 수 있으며,

(펌웨어 변경시 새로 업로드 해주셔야 합니다.)

USB C-Type(CH340) / USB 5pin(CP2102) 드라이버도 설치할 수 있습니다.
