안녕하세요~ 메이크잇나우 입니다.
오늘도 헥사보드 핀에 외부센서를 연결하여 사용해 볼껀데요,
오늘 사용해볼 센서는 '터치센서' 입니다.
바로 만나볼까요??
▼▼▼ 잠깐!! 시작전에 헥사보드 챙기셨나요?? ▼▼▼
https://smartstore.naver.com/makeitnow/products/9829138976
■ 터치센서 란?
요즘 어디서나 사용되는것이 이 터치센서 입니다. 쉽게는 물체의 접촉을 감지하는 센서로,
일반적으로는 전기적 신호를 이용하려 작동합니다.

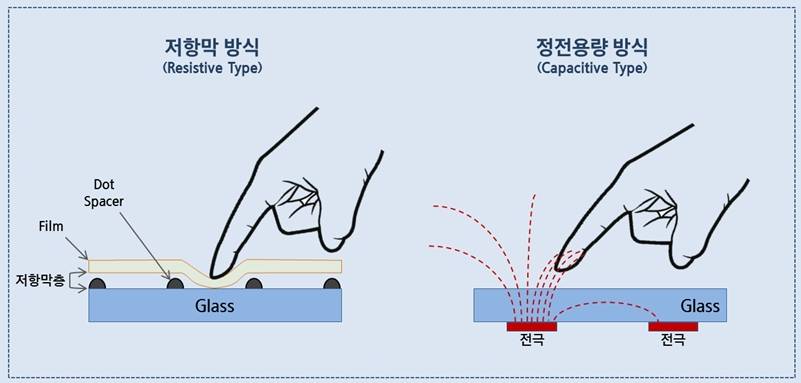

터치는 크게 감압식(저항막식) 측정방식과 정전식 측정 방식이 있습니다.
현재 우리가 사용하는 휴대폰, 테블릿pc 등은 모두 정전식을 사용하고 있습니다.
이는 전도체만 인식하기 때문에 오작동 우려가 적고, 멀티터치가 가능하며 반응속도가 빠릅니다.
하지만, 상대적으로 비싸고, 손가락 등으로 많이 터치 하는데 때문에 세밀한 터치가 힘듭니다.
반면, 감압식의 가장 큰 장점은 비도체로도 누를 수 있다는 겁니다. 때문에 물이 화면에 묻어도 터치가 잘 됩니다.
(물 묻은 손으로 핸드폰 만지면서 불편하셨던 적 분명 있으실 거예요!!)
다만 반응속도가 느리고 기타 사물과의 접촉으로 인해 오작동 될 우려가 크죠.
■ ESP32에서 터치센서 사용하기

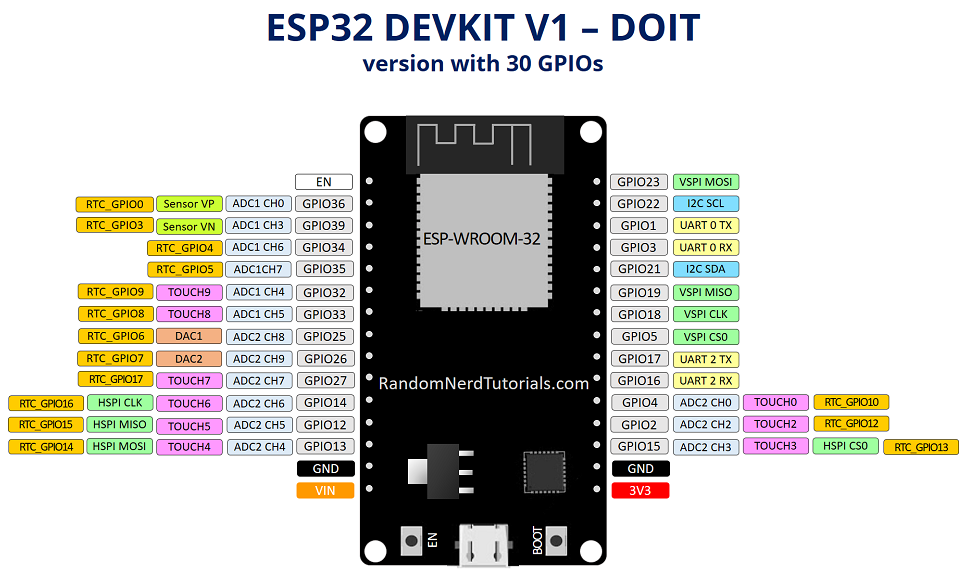

기본적으로 ESP32칩의 경우 모든 핀을 TOUCH로 사용할 수 없어 ESP32를 사용하실 경우
해당 핀배열을 일일이 확인하고 사용해야 합니다.

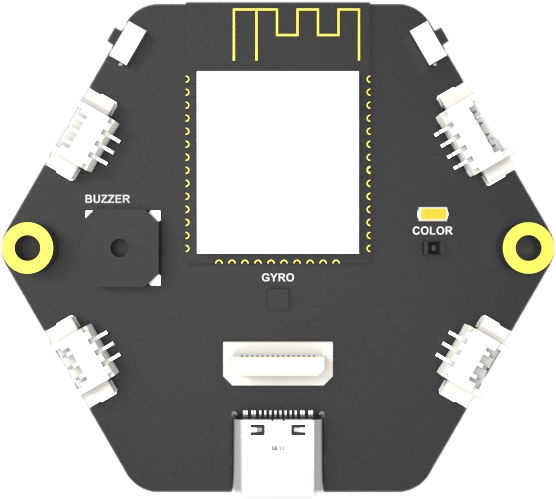

하지만 헥사보드 에서는 TOUCH로 사용할 수 있는 핀을 빼서 헥사보드의 PIN1,2,3 으로 만들었기 때문에
헥사보드에서는 핀정보를 확인할 필요없이 편하신 곳에 연결하여 사용할 수 있습니다.

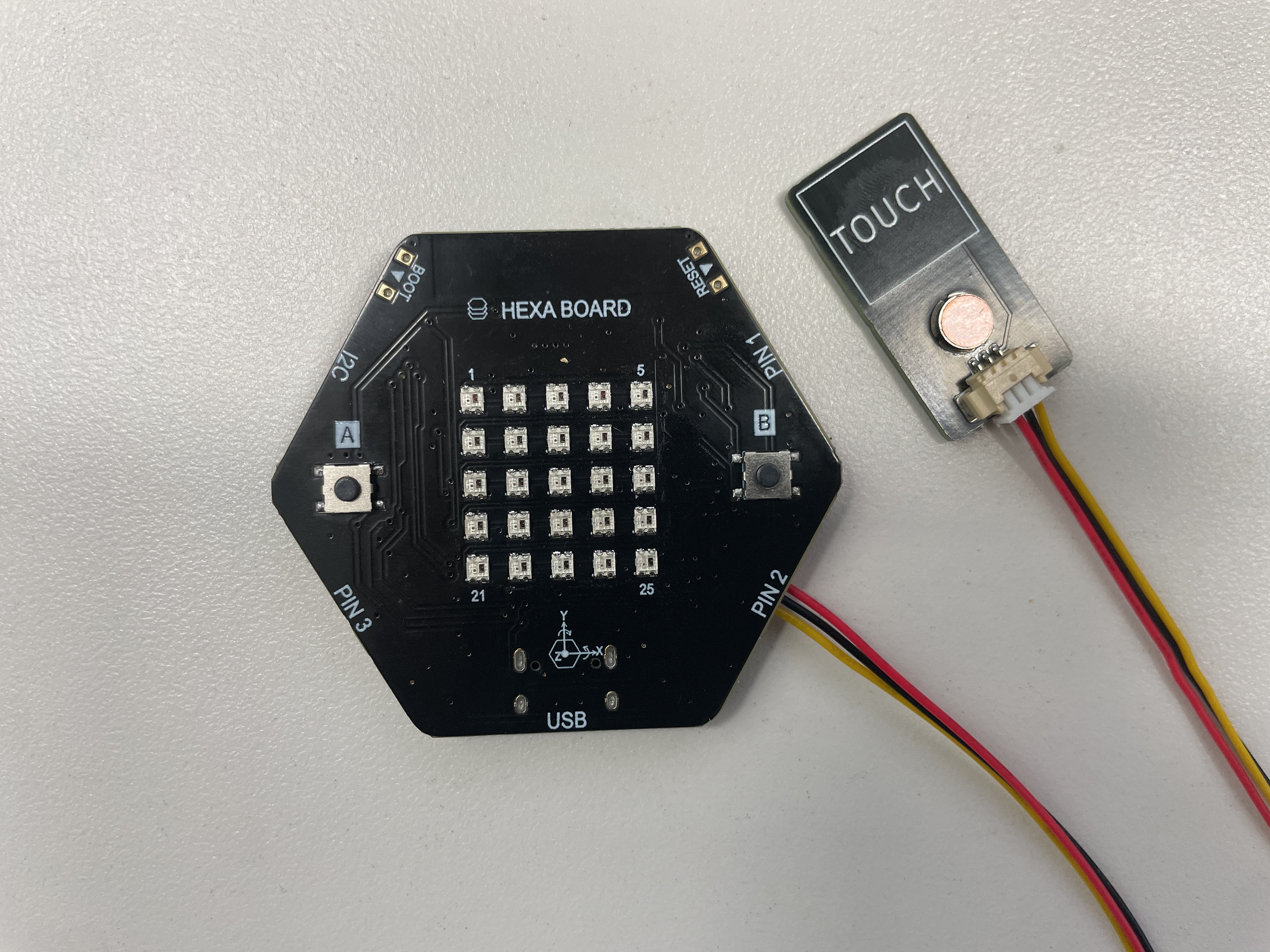

이렇게 일일이 핀을 연결할 필요없이 커넥터 핀 하나만 사용하여 바로 센서를 사용할 수 있기때문에
헥사보드는 사용이 매우매우 간편합니다.

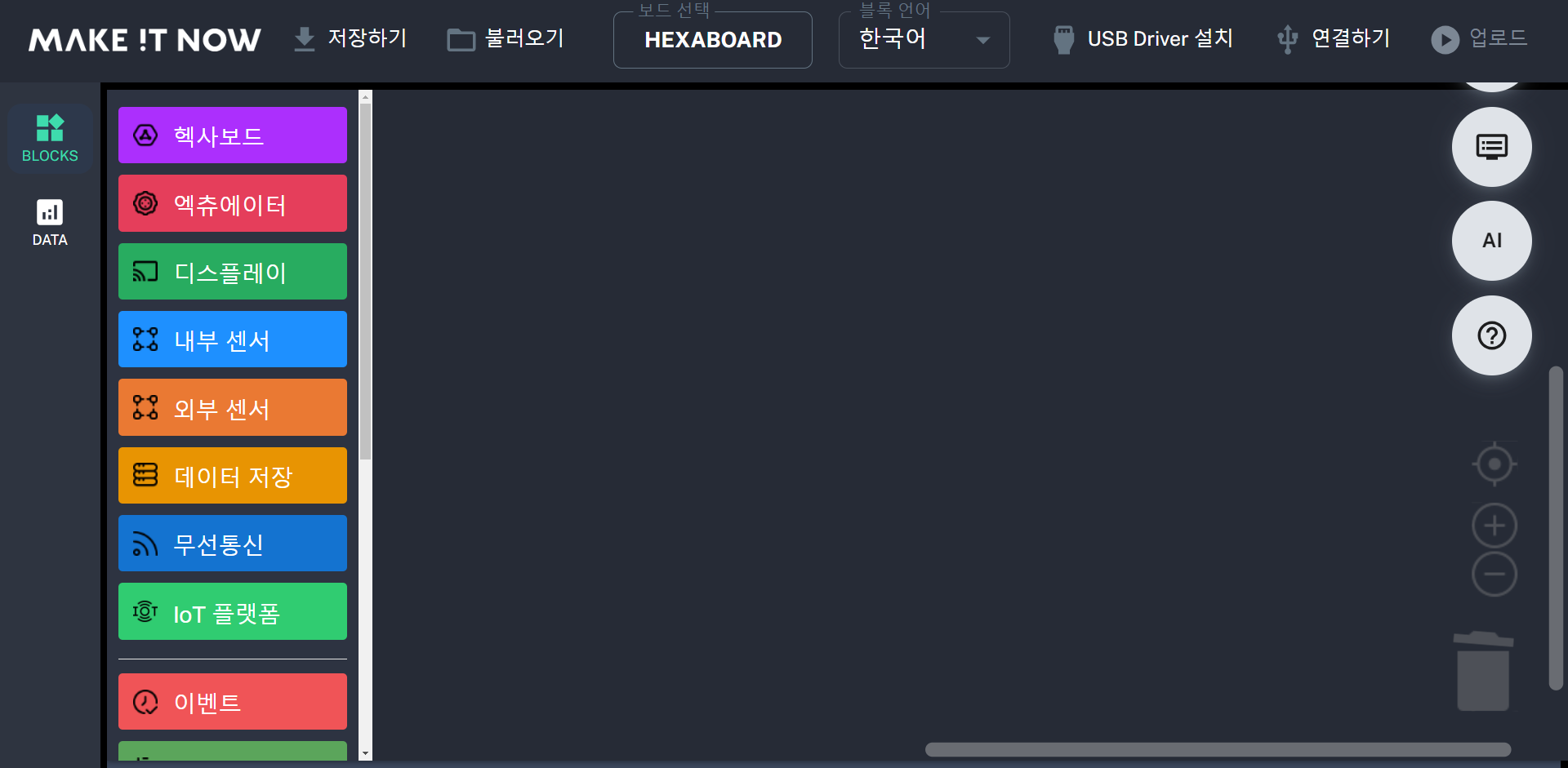

■ 이지블록에서 터치센서 활용하기
▼▼▼ 이지블록에서 함께 해봐요!! ▼▼▼
홈페이지가 다음주면 리뉴얼이 됩니다.
예전에 한번 말씀 드렸듯이 데이터 사이언스가 가능해지고, 내외부 센서를 따로 분리해 둬서
추후에 지속적인 외부센서가 업데이트 될 예정이예요.
또한 ESP-NOW, BLE, WIFI 등 다양한 통신도 쉽게 사용할 수 있는데요, 이는 나중에 다뤄 보도록 하겠습니다.
저희가 사용하는 터치센서의 경우 1과 0 으로 단순히 나타내는것이 아니라,
터치센서에 전도체가 닿는 면적에 따라 그 값이 변화합니다.

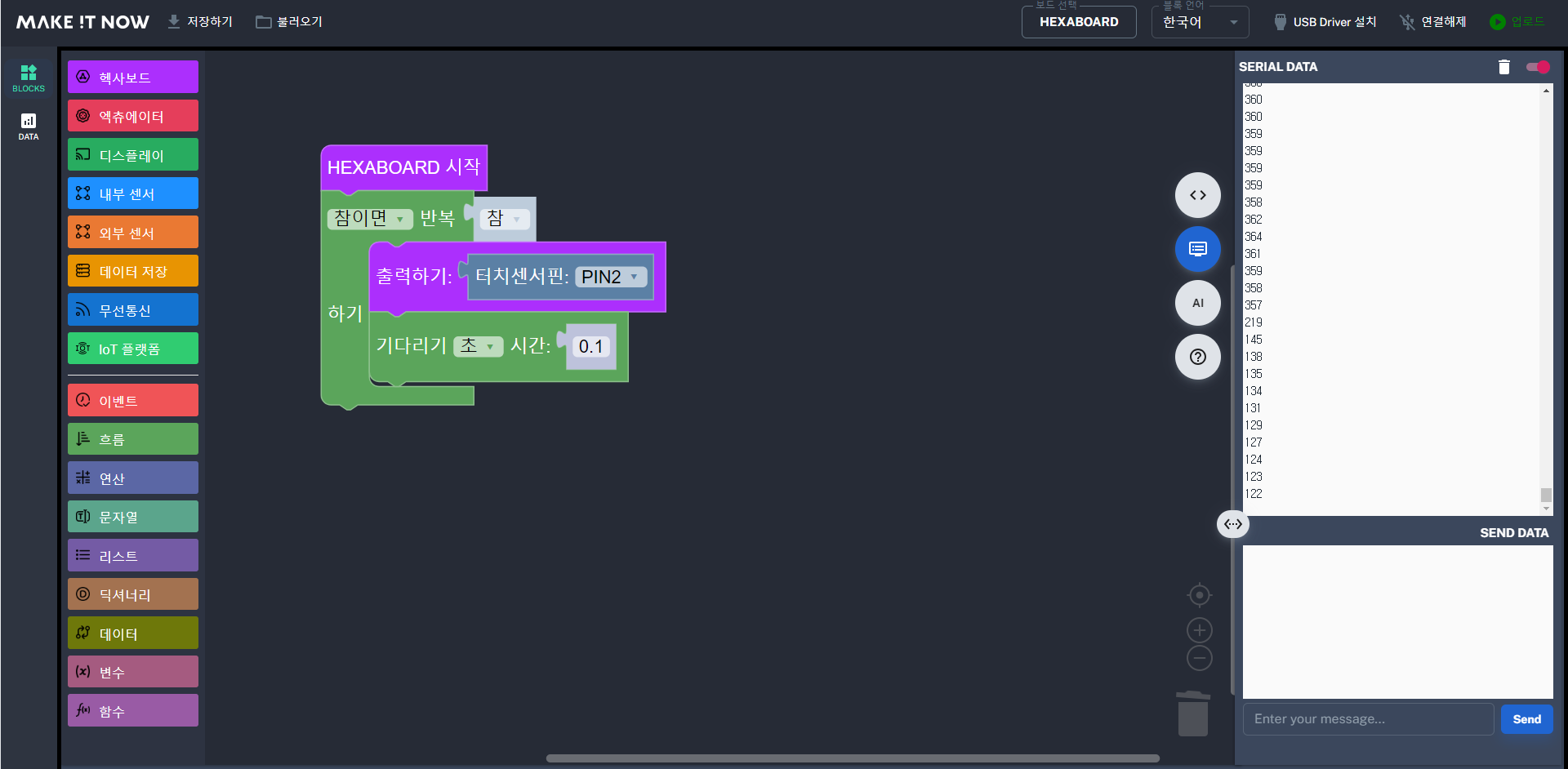

먼저 센서를 사용할 때 결과값이 어떻게 나오는지 확인해야 제대로 사용할 수 있겠죠??

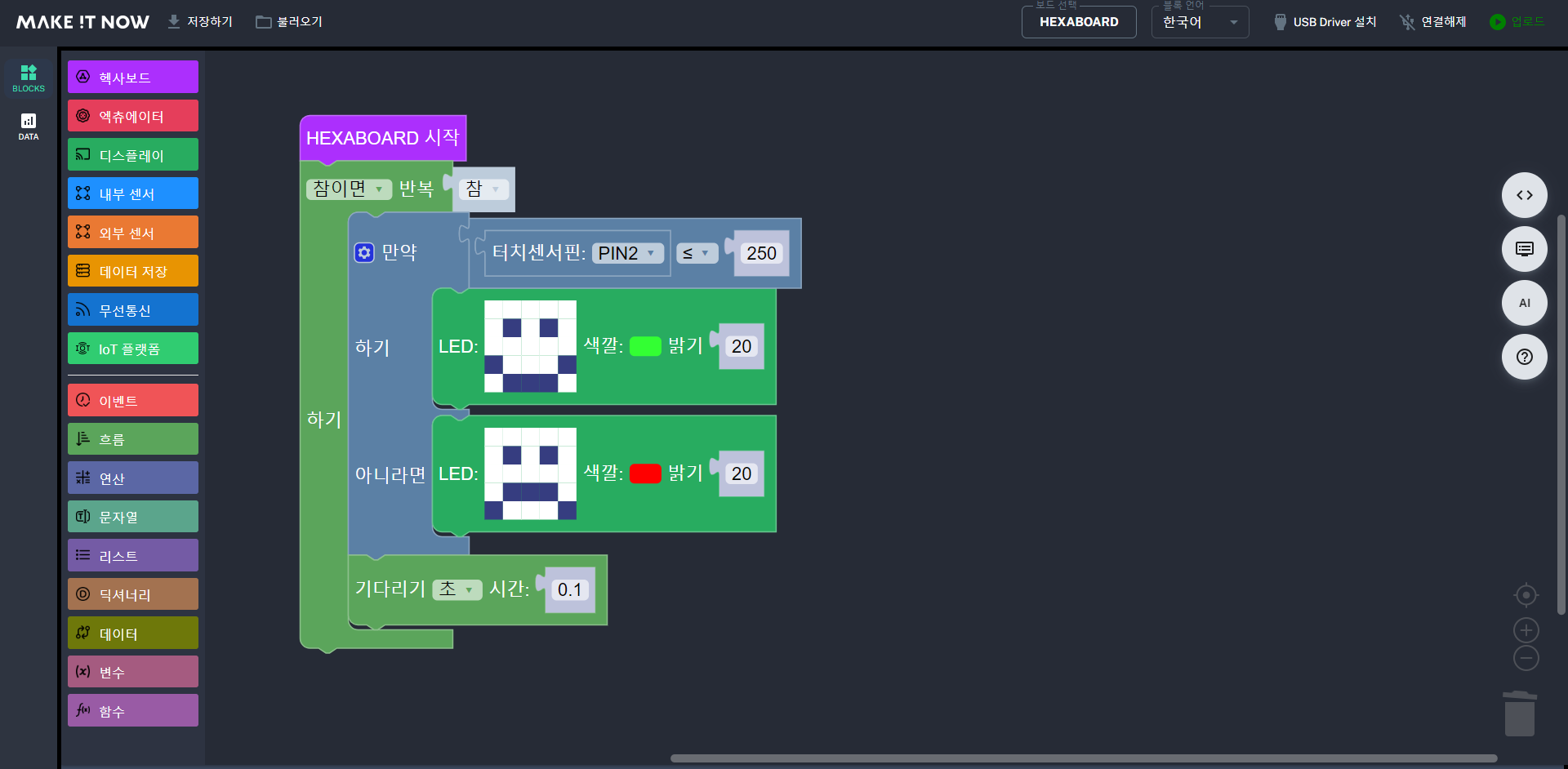

이렇게 센서를 터치할때마다 웃는 얼굴을 띄우도록 해보았어요.
터치가 매우 잘 되는것을 확인할 수 있죠??
우리 전면의 네오픽셀 사용하는 법은 첫번째 시간에 배웠죠?? 그걸 이용해서 한번 만들어 보세요.
매우 간단한 코드는 아래쪽에 올려 놓도록 할께요~
어때요?? 터치센서와 네오픽셀 두개의 센서를 사용했는데 코드가 매우 간단하죠??
이게 블록코딩의 장점이죠!! 특히나, 저희가 자체적으로 모두 개발했기 때문에 더욱 가능한 일입니다.
이렇게 사용할 수 있는 모든 센서들을 최대한 쉽게 블록으로 만들거예요!!
많이 들어와서 자유롭게 사용해 보세요 :)
이제 이 터치센서로 무엇을 만들어보면 좋을까요??
좋은 아이디어를 제공해주신 분께 헥사보드를 선물로 보내드릴께요!!
