[메이커교육] PCB 이론, 실습 및 제작 교육



메이커 제품을 만들기 위해서는 꼭 필요한 PCB!!

많은 분들이 PCB설계와 제작하는 교육에 요청이 점차 많아지고 있습니다. 그만큼 개인이 직접 만든 상품을 만들어 보고 싶으신 분들이 많아 지고 있다는 의미겠죠?!

이번 교육은 7시간동안 3D프린터 고급과정을 이수하시는 분들이 PCB 제작과정에 대해서 쉽게 이해하실 수 있도록 교육을 진해하였습니다.

다가올 크리스마스를 대비해서 크리스마스 PCB 트리 만들기 수업을 진행했습니다.

대상은 일반인 / 초급자를 대상으로 교육이 이뤄졌습니다.

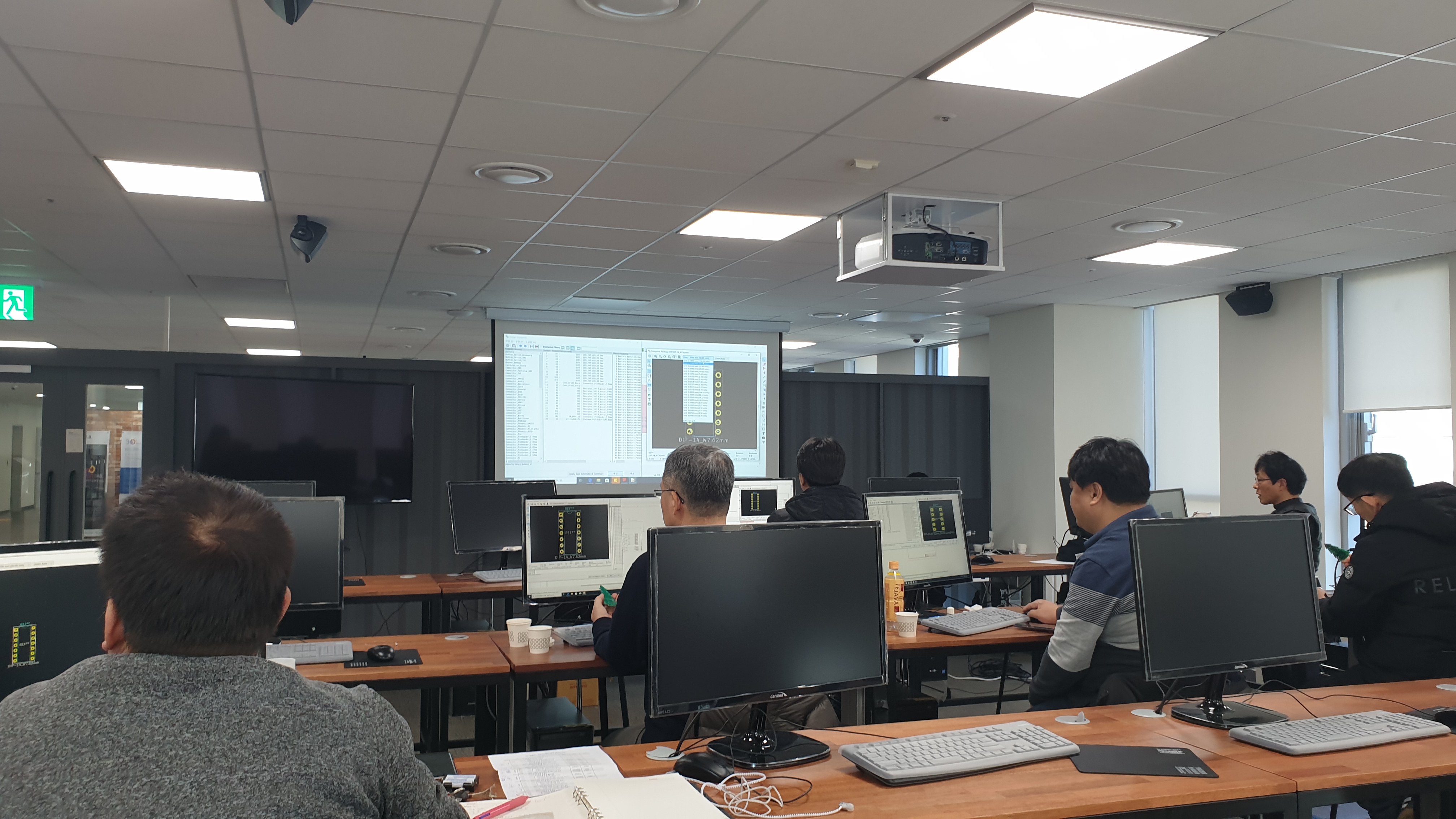

전기 기초 수업 중

PCB 수업을 하기 위해서는 전기에대한 전반적인 이해가 필요하죠~! 옴의법칙, 소자에 대한 이해, 전기의 성질, PCB 제작 과정에 대한 내용까지 ~ 모든 이론을 배우고 실습에 들어갑니다.

많은 분들이 옛날 기억이 새록새록 떠오르시나봐요. :)

실습에 사용한 툴은 무료라이센스 KiCAD를 활용해서

회로설계, PCB 설계를 진행하였습니다.

ATtiny84 보드 선정 중

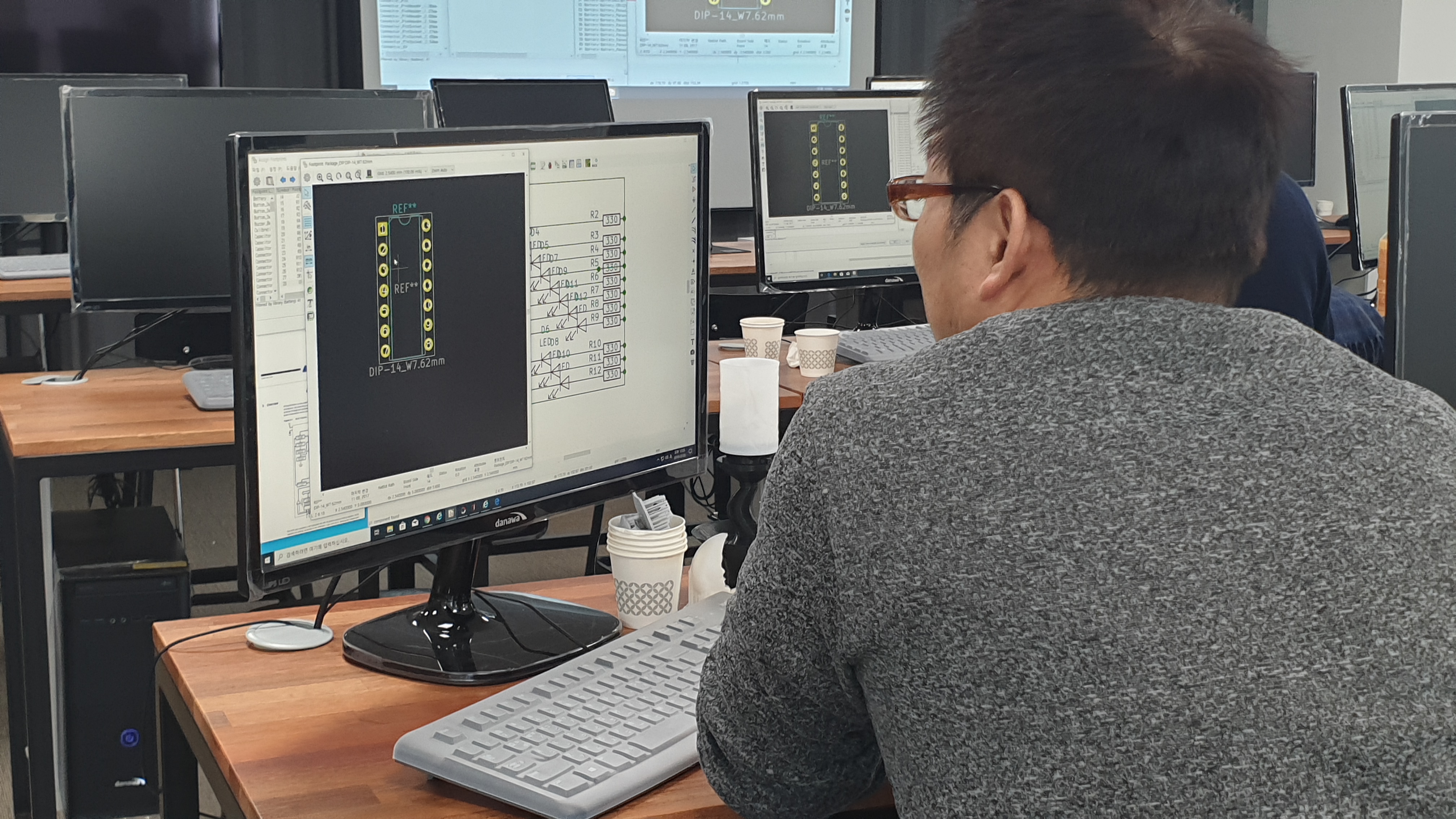

회로 설계 후 PCB작업에 들어가기 위한 부품 풋프린터 설정

PCB를 설계 하기 위해서는 납땜할 위치의 부품을 넣는 것이 상당히 중요합니다. ^^ 사용하시는 부품의 데이터시트를 활용해서 부품의 제품 치수를 잘 확인해주셔야 합니다.

PCB 설계 진행중

설계가 모두 완료가 되면,  흔히들 알고 계시는 거버파일이 생성이 됩니다. 이 거버파일을 압축하셔서 PCB 주문하는 사이트에서 저렴하게 주문까지 완료해봅니다 ^^.

저렴한 PCB 제작을 위한 꿀팁도 마구마구 전해드렸습니다!!

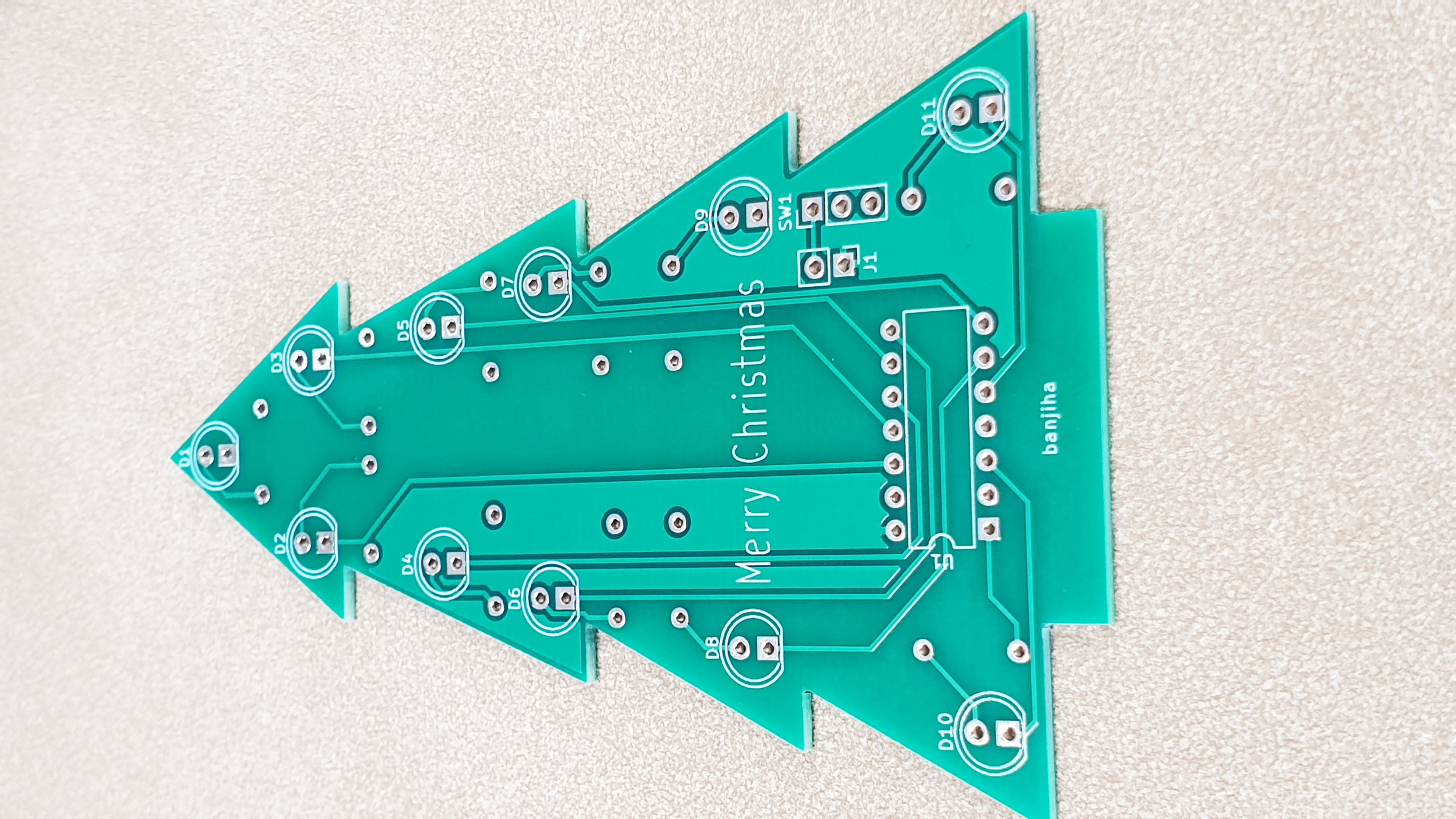

PCB 주문 중 :)

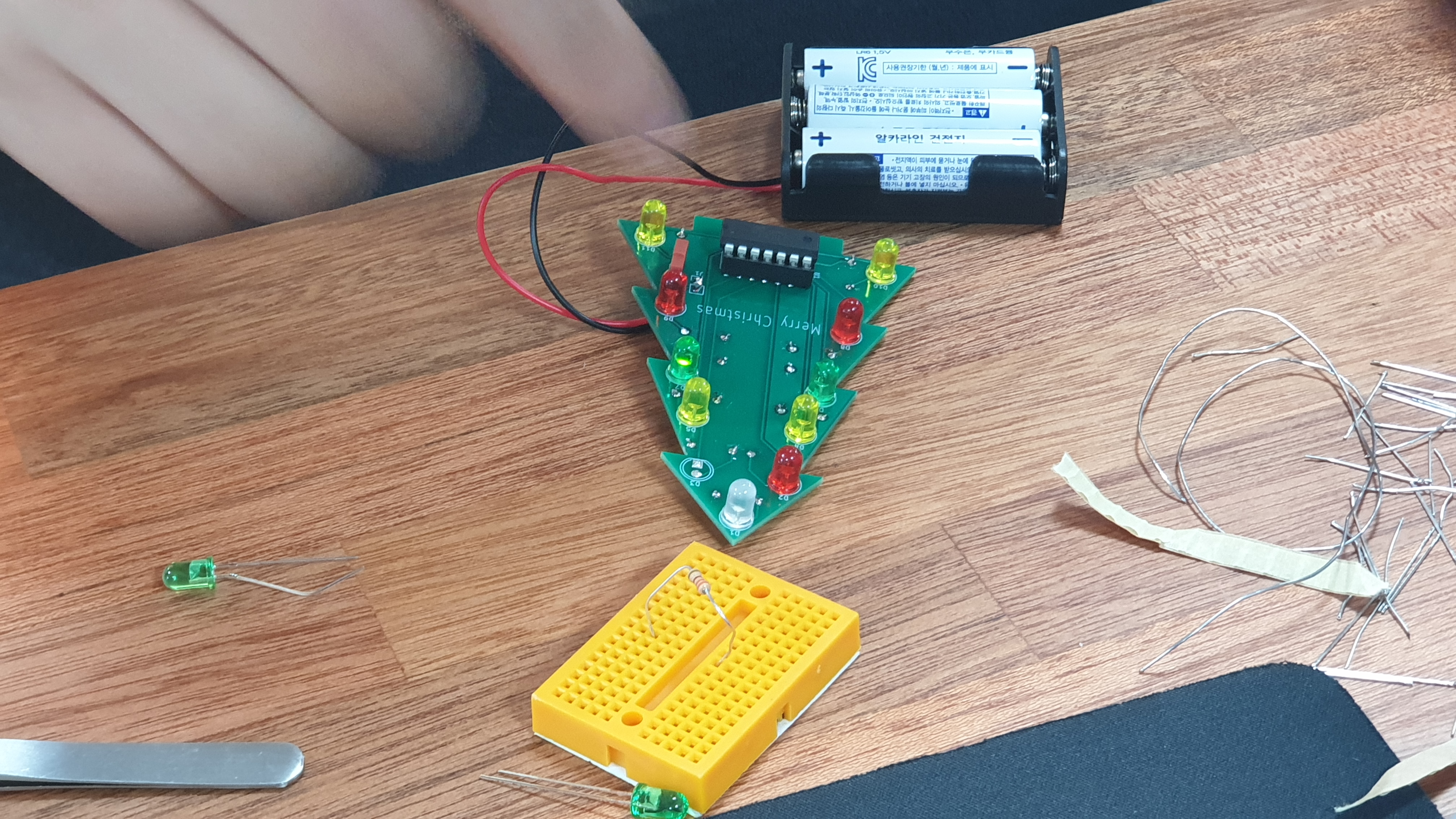

PCB 조립

하루 일정이라 미리 준비한 크리스마스 PCB를 가지고 납땜 실습을 해보았습니다!

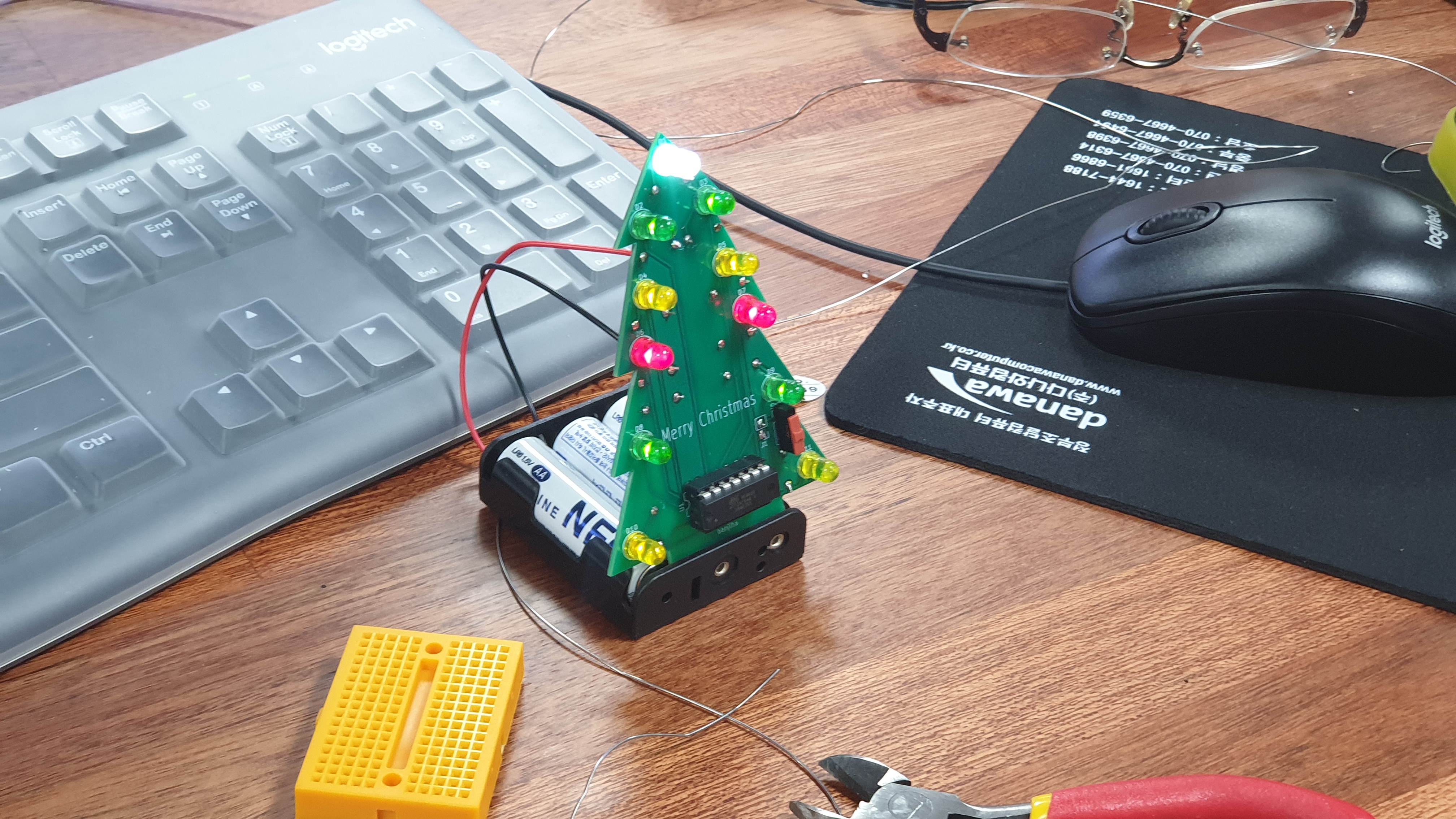

완성된 PCB



모든 분들이 PCB를 직접 만들어보시는 건 처음이라 상당히 만족스러워 하시네요!!

앞으로는 더욱더 재미있는 PCB 수업을 준비해봐야겠습니다 ^^
