[아두이노/ESP32] 스마트시티 : 시스템은 어떻게 켜고 끌까?_버튼편

---

안녕하세요.

메이크잇나우(Make It Now) 입니다 :)



IoT 스마트시티 완전 정복하기 그 두번째 시간!!

시스템을 제어할 수 있는 버튼 을 사용 해 보도록 하겠습니다 :)





■ STEP 1 : 스마트시티에서 시스템을 켜고 끄는 방법에는 뭐가 있을까?



스마트시티, 스마트팜, 스마트홈 처럼 요즘에는 스마트라는 말이 많이 붙죠. 오늘은 그 중에 시스템을 On/Off 하여

통제하는 방식에 대해 알아보려고 합니다.

사실 시스템을 켜고 끄는 방식에는 여러가지가 있는대료 대표적으로 몇가지만 소개해 드리겠습니다.

음성인식기술 Siri 와 NFC 기술

1. 음성인식 : 구글, 카카오, Siri 와 같이 음성인식 기술을 사용하여 기기를 제어할 수 있습니다.

2. 스마트폰  App : 스마트 기기와 연동된 앱을 활용하여 제어할 수 있습니다.

3. NFC : 근거리 무선통신 기술로 카드등을 이용하여 제어할 수 있습니다.

4. 스마트 스위치 : 기존의 스위치의 역할을 하면서도, 앱으로도 제어할 수 있습니다.



저희는 이중에 스마트 스위치를 만들어 보려고 합니다. 버튼을 사용하여 On/Off 시킴과 동시에 App과 동기화 하여

언제 어디서든 WiFi 환경을 통해 앱으로도 제어해 보겠습니다.





■ STEP 2 : 버튼 사용해보기



오늘은 버튼을 활용하여 시스템을 On/Off 시켜보도록 하겠습니다.

버튼을 눌렀을 때 시스템이 켜지는 문구를 띄워주고, 한번 더 누르면 시스템이 종료 되는 문구를 출력해 보겠습니다.

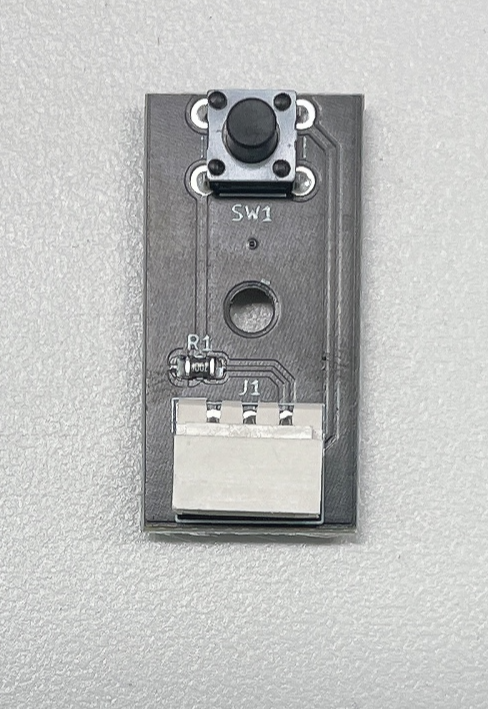

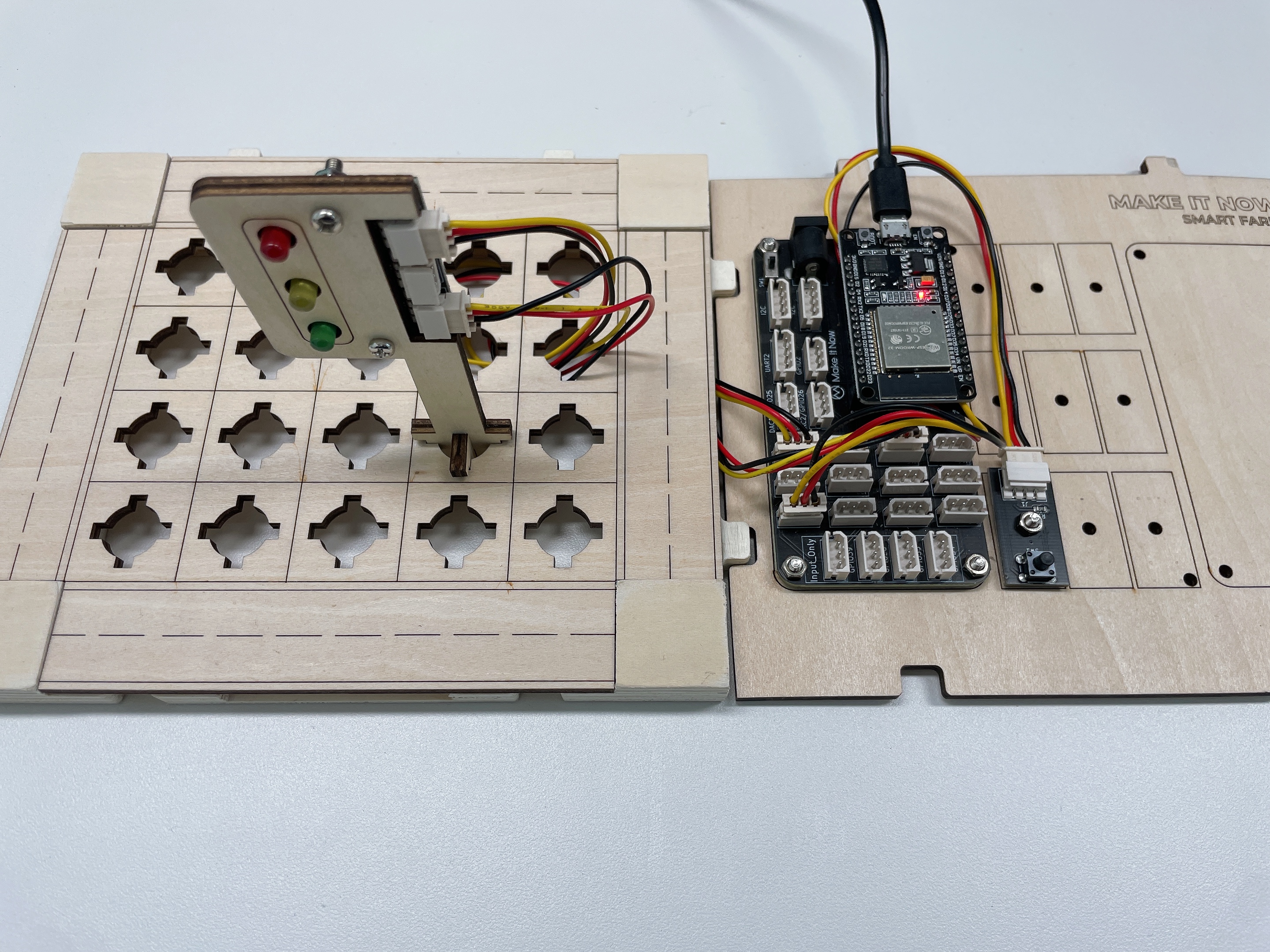

버튼센서와 조립도



역시 이지커넥트핀을 사용하면 선 하나만 연결해서 바로 버튼을 사용할 수 있습니다.

메이크잇나우의 모든 센서는 직접 회로설계를 하면서 저항이나 그외 부속품은 모두 보드에 넣어 놨어요.

그리고 vcc와 gnd를 같은 라인으로 통일시켜 놓았죠. 그래서 동일한 하나의 선을 가지고 모든 센서를 제어할 수 있어요 :)

버튼은 제어를 해야하기 때문에 메인보드가 있는 컨트롤패널에 조립해 주었습니다.



#define BUTTON 23

int count = 0;

void setup() {
  pinMode(BUTTON,INPUT);
  Serial.begin(9600);
}

void loop() {
  if(digitalRead(BUTTON)){
    count ++;
    if(count==1){
      Serial.println("Hello, System ON");
    }else if(count==2){
      Serial.println("Bye, System OFF");
      count=0;
    }
  }
  delay(300);
}



버튼으로 시스템 켜고 끄기

이렇게 버튼을 누를 때 마다 상태값이 변하는 것을 확인할 수 있습니다. 이렇게 하면 push버튼 이지만 switch처럼

사용할 수 있습니다. 여기에 시스템이 켜졌는지 안켜졋는지 확인하기 위해 LED까지 같이 켜 볼까요??

시스템 On/Off LED로 확인하기

이렇게 하면, 현재 시스템이 작동중인지, 중단된 상태인지 쉽게 확인이 가능하겠죠??





■ STEP 3 : 스마트 스위치 사용하기



시스템을 어디서든 제어하기 위해 스마트스위치를 만들어 보겠습니다.

저희가 사용하는 ESP32 보드는 WiFi가 가능한 보드로 IoT 플랫폼과 연동하여 원하는 위젯을 만들고 언제 어디서든

핸드폰으로 제어할 수 있습니다.

APP에서 시스템 제어하기



어플에서 스위치를 통해 시스템을 동작 및 종료함과 동시에 LED의 상태도 바꿔주었습니다.

이렇게 스마트 스위치를 사용하면 다양한 시스템을 App 에서도 제어할 수 있습니다.

메이크잇나우 키트를 구매하시면 이 모든 내용이 담긴 전자책과 강의교안도 무료로 드린답니다.



다음시간에는 본격적으로 스마트빌딩의 다양한 시스템에 대해 알아보도록 할껀데요.

먼저 스마트빌딩 지진감지 시스템에 대해 한번 알아보도록 하겠습니다.
