[아두이노/ESP32] 스마트시티 : 화재 발생은 어떻게 감지할까?_불꽃센서편

---



안녕하세요.

메이크잇나우(Make It Now) 입니다 :)

아두이노/ESP32 로 IoT 스마트시티를 구축하는 그 네번째 시간입니다.

스마트시티 뿐만 아니라 스마트팜 스마트 팩토리 까지 쭉~ 이어서 알아 볼 예정이고, 영상인식 기술을 접목한 AIoT까지

모두모두 알아볼 예정이니까 자주 들러서 정보 많이 얻어가세요 :)

아 그리고!! ESP32에 이어서 Python 과 블럭코딩 까지 함께 자료를 올려 드릴 예정입니다.

오늘은 불꽃감지 센서를 활용하여 스마트시티에서 화재를 어떻게 감지하는지 알아보겠습니다 :)





■ STEP 1 : 스마트시티에서는 화재감지를 어떻게 할까?



스마트시티 뿐만 아니라 모든 건물은 화재감지기를 필수로 설치해야 합니다. 안전상의 이유죠.

90년대에 처음 법적규제가 이뤄진 후 부터 현재까지도 화재감지 센서는 가장 중요한 도구로써

안전상의 문제나 피해최소화를 위해 지속적으로 발전하고 있습니다.

스마트 컨트롤 패널

기존에는 열, 연기, 가스등 연소시 발생하는 연소물들을 감지하는 화재감지기를 많이 사용했다면,

현재는 영상인식기술이 접목된 CCTV를 활용하여 초기 단계에 더욱 빠르게 화재를 진압하는것도 가능해 졌죠.

이외에도 인공지능에 특정 패턴을 학습시켜, 화재 발생시의 패턴을 감지하여 즉각적인 조치를 취할수도 있고,

드론과 같은 고도를 활용하여 화재 및 심각도를 더욱 빠르게 감지하여 지원요청을 확대할 수도 있습니다.

또한, IoT 기술을 활용하여 연동된 디바이스들의 이상 및 화재발생 징후를 더욱 빠르게 감지하여 예방할 수도 있습니다.





■ STEP 2 : 적외선 불꽃감지센서로 신호 감지하기



오늘은 적외선 불꽃감지센서와 빌딩 조립키트를 활용하여 화재감지 빌딩 시스템을 만들어 보도록 하겠습니다.





저희가 사용할 불꽃감지 센서는 적외선 불꽃감지센서 입니다. 화재 발생시 나오는 빛중 적외선을 감지하는 센서입니다.

리모컨이나 온도측정기 등 적외선을 사용하는 기기들이 주변에 많기 때문에 쉽게 작동테스트를 해볼 수 있습니다.



스마트 빌딩에 불꽃감지센서 조립하기

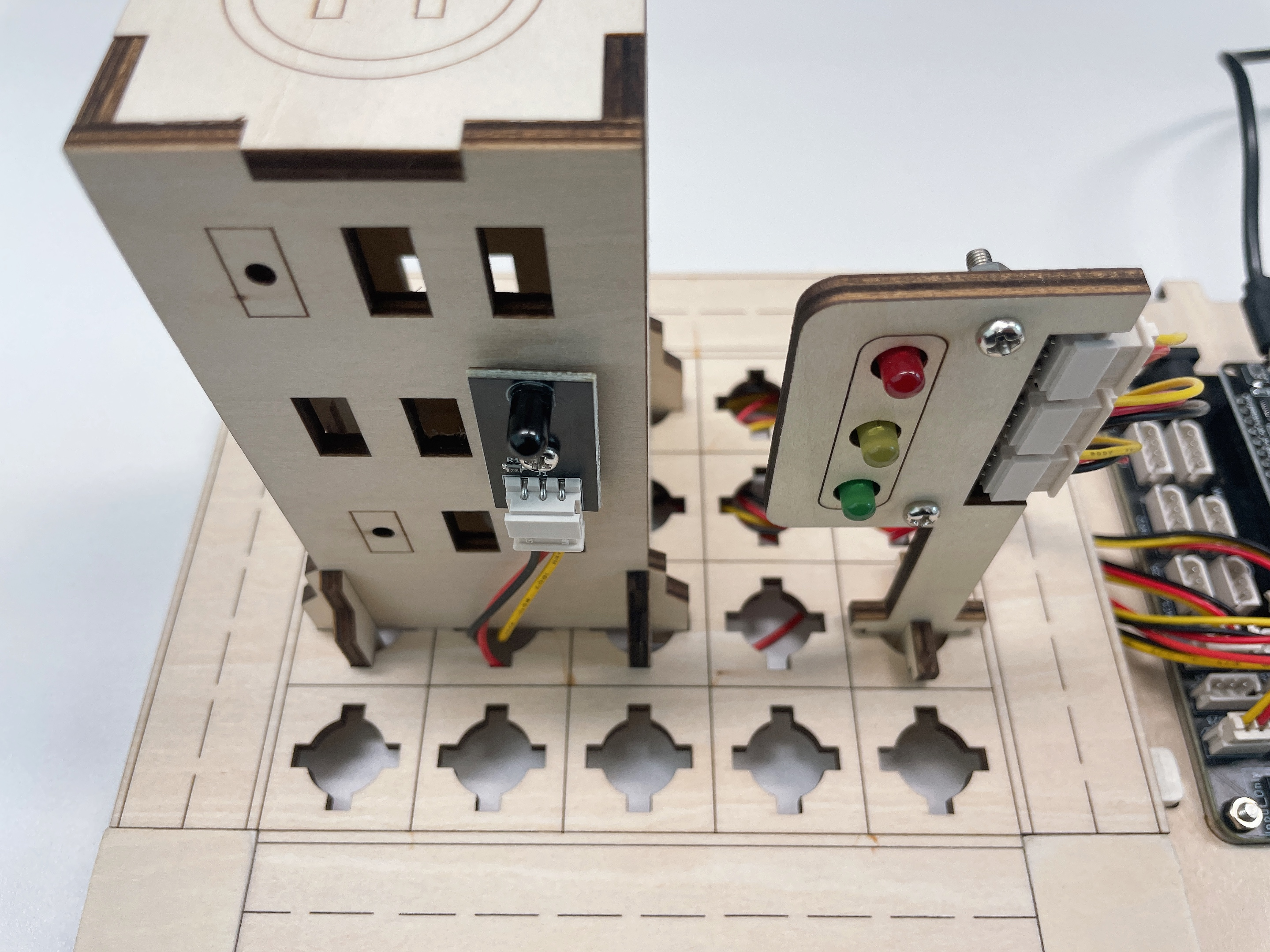

스마트빌딩에 불꽃감지센서를 조립해 주었습니다.

(좌) 진동센서 / (우) 불꽃감지센서

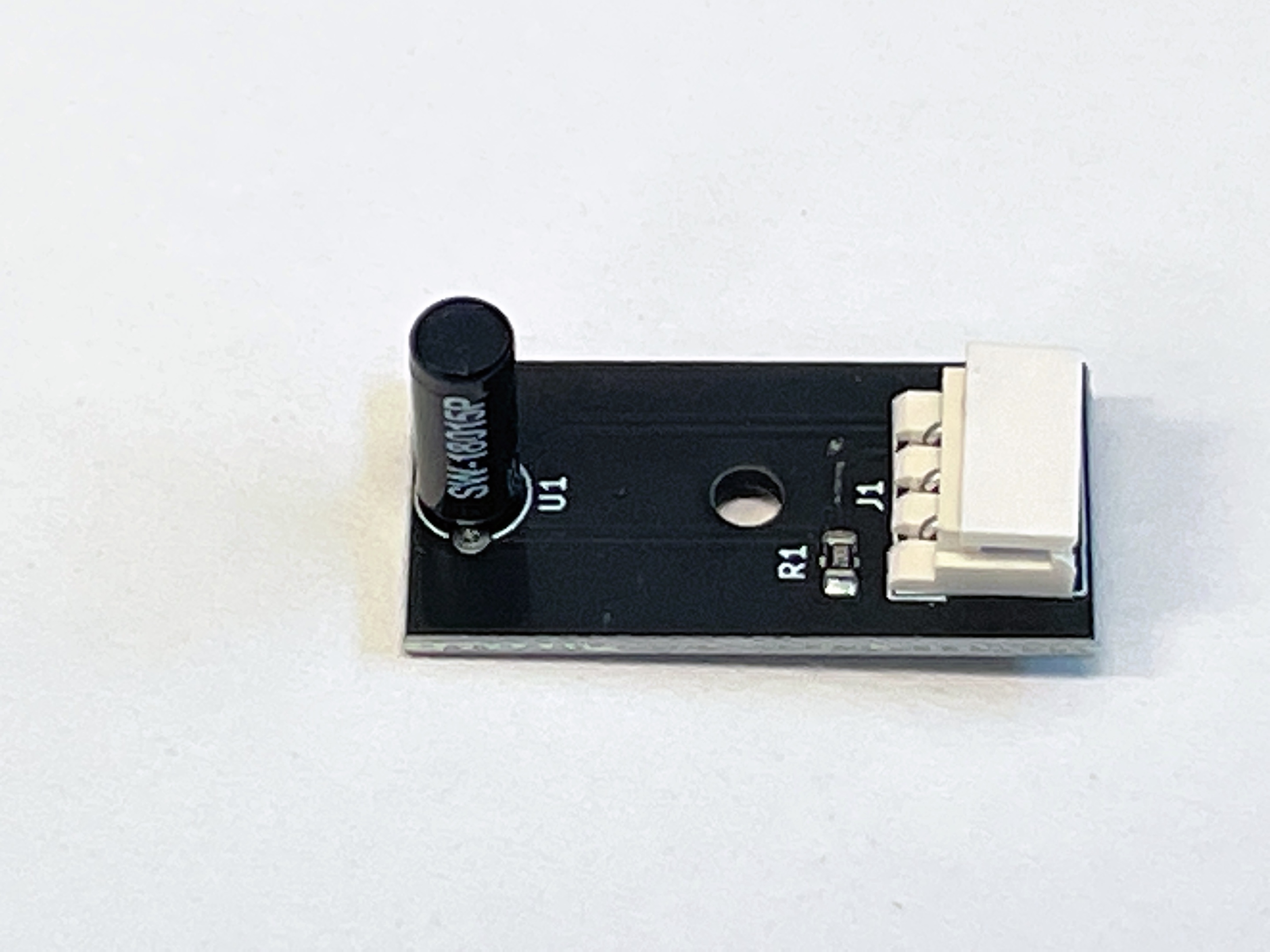

여기서 주의해야할 점은 진동센서와 불꽃감지 센서를 간혹 헷갈리시는 분들이 계신데 왼쪽과 같이 원기둥의 형태는

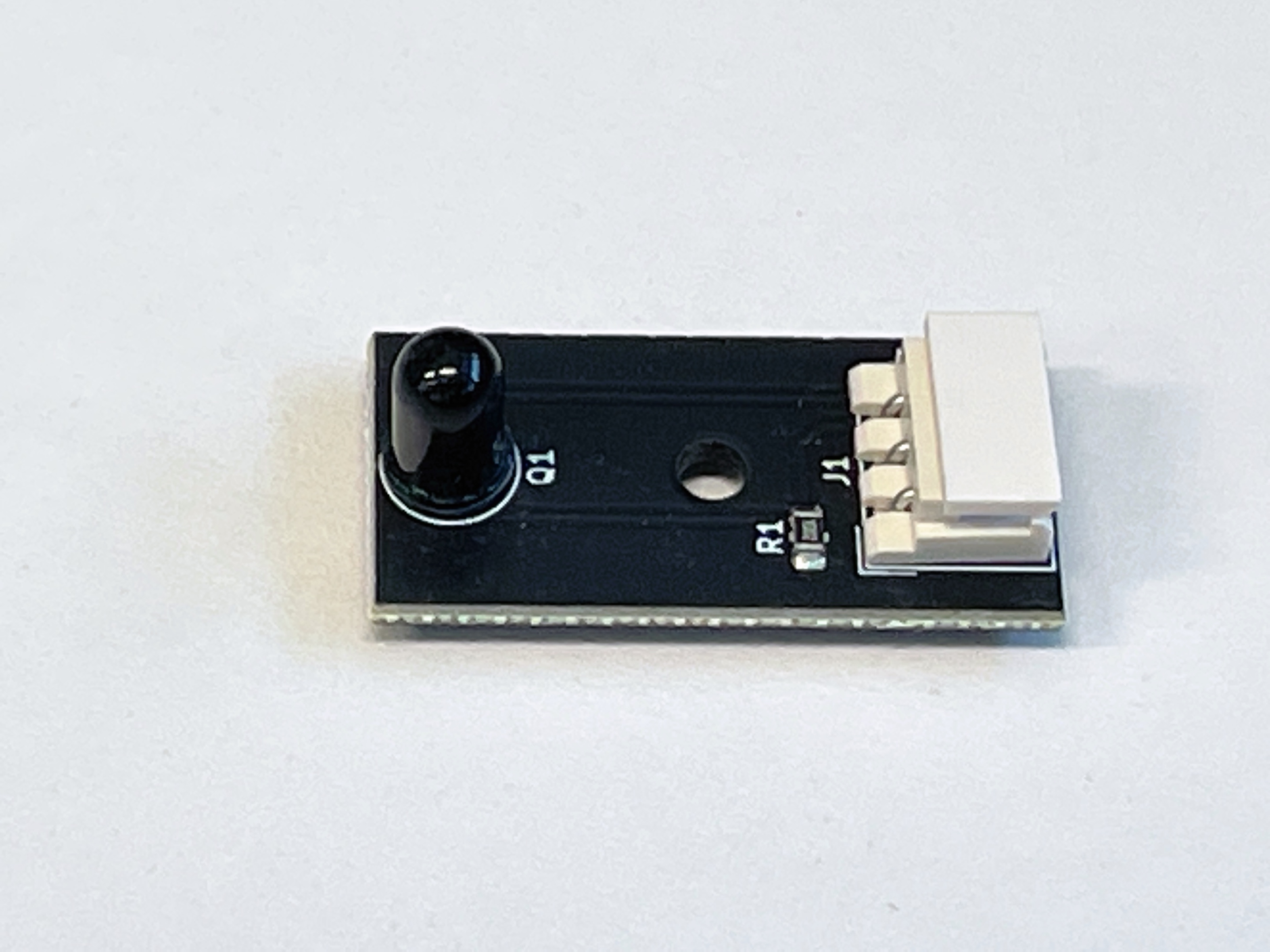

진동센서, 검은색 다이오드의 형태는 불꽃감지센서 입니다.



#define SPARKSENSOR 33

void setup(){
  pinMode(SPARKSENSOR, INPUT);
  Serial.begin(9600);
}

void loop(){
  if(digitalRead(SPARKSENSOR)){
    Serial.println("FIRE");
    delay(300);
  }
}

불꽃감지센서 사용하



여기서는 값이 들어오는지 확인해서 적외선이 감지 되면 FIRE 라는 문구를 띄워주도록 하겠습니다.

리모컨 임의의 버튼을 눌러 적외선 발생시키면, 센서에 값이 들어와 측정이 되는것을 확인할 수 있습니다.



화재발생시 LED 경고알림

화재발생시에 LED 빨간색이 3번 깜빡이도록 만들어 보았습니다. 실제 화재가 울리면 화재경보기가 울리고 정전에

대비하여 저렇게 대피신호와 함께 불빛이 깜빡입니다. 화재 경보기의 경우 피에조스피커(버저)를 활용하여 사용할 수

있는데, 이는 다음번 버저를 활용할때 다뤄보도록 하겠습니다.





■ STEP 3 : 불꽃감지하여 App으로 알림 주기



그러면 불꽃감지 신호를 App으로 받아보도록 하겠습니다.  이번에는 두번째 시간에 사용해봤던 버튼을 함께 사용하여

버튼으로 시스템을 ON/OFF 하고, 시스템이 작동중에만 감지가 되도록 해보겠습니다.



APP으로 시스템 제어 및 알림





APP의 시스템 버튼이 ON 일때 "화재 감지 중" 이라는 문구와 함께 감지가 시작됩니다. 이때, 화재가 발생하면

"화재발생" 이라는 문구가 함께 나오게 되죠.  그리고 시스템 버튼이 OFF 일때는 감지가 되지 않습니다.



오늘은 이렇게 직접 시스템을 만들어서 APP으로 제어하고, 출력까지 되는것을 확인해 보았습니다.

이 앱에서는 실제 알림을 주는것도 가능한데, 그건 다음에 다뤄보도록 하겠습니다 :)



다음시간에는 스마트빌딩 보안감지 에 대해 알아보도록 하겠습니다.

먼저 창문 보안감지 시스템을 마그네틱 센서 를 활용하여 한번 알아보도록 하겠습니다.
