[디지털 체육] 덤벨 운동 측정하기 (헥사보드 스마트워치)

안녕하세요~ 메이크잇나우 입니다.

저희 헥사보드를 활용하면 스마트 워치를 만들 수 있는데요,

스마트워치에 덤벨운동모드를 넣어서 정확한 자세로 운동을 하였을 때

횟수를 증가시켜 체육교과를 디지털로 측정하는 스마트 워치를 만들어 보겠습니다.

▼▼ 헥사보드 스마트워치 키트가 궁금하다면? ▼▼

헥사보드 웨어러블, 웨어러블 교육 키트, 헥사보드 스마트워치 : 메이크잇나우





■ 헥사보드 스마트워치 란?

헥사보드는 조그마한 소형 보드인데요, 여기에 다른 보드와 결합할 수 있는 핀이 있습니다.

이를 활용하여 다양한 타입의 보드를 스택하여 활용할 수 있는데요,

배터리모듈, 모터쉴드, RC카모듈 등을 다양하게 스택하여

스마트 워치, 로봇축구, 화성탐사로봇, 라인트레이서 RC카 등 다양하게 만들 수 있습니다.

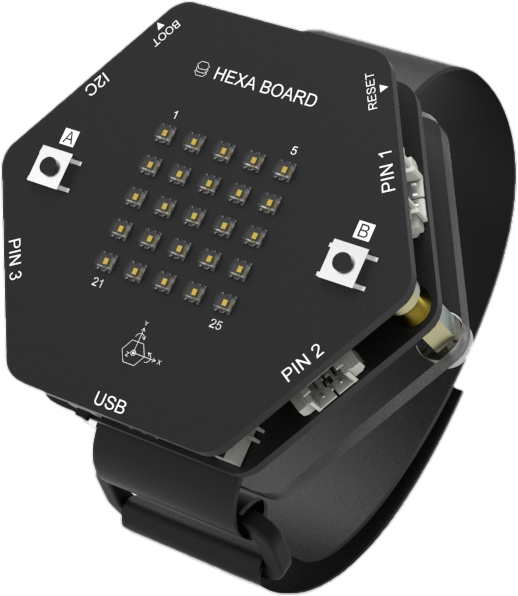

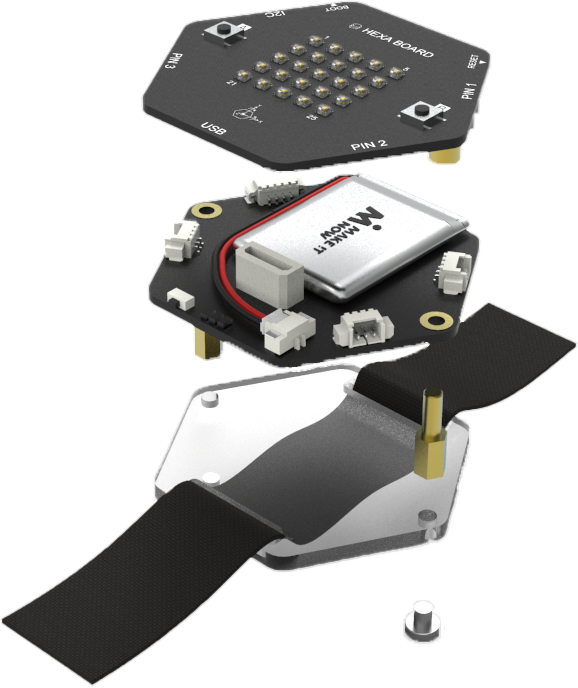

스마트 워치는 헥사보드에 배터리 모듈과 워치밴드를 함께 결합하면,

팔목에 착용할 수 있는 스마트워치가 완성 됩니다.



헥사보드에는 다양하게 활용할 수 있는 센서가 내장되어 있기 때문에

이렇게 결합하여 만들어진 스마트 워치는 다양한 운동데이터를 측정하는데 사용하거나

팔목에 착용하여 RC카를 조종하는 조종기로도 사용할 수 있습니다.



■ 스마트워치로 어떻게 운동을 측정할까?

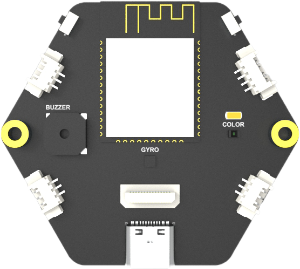

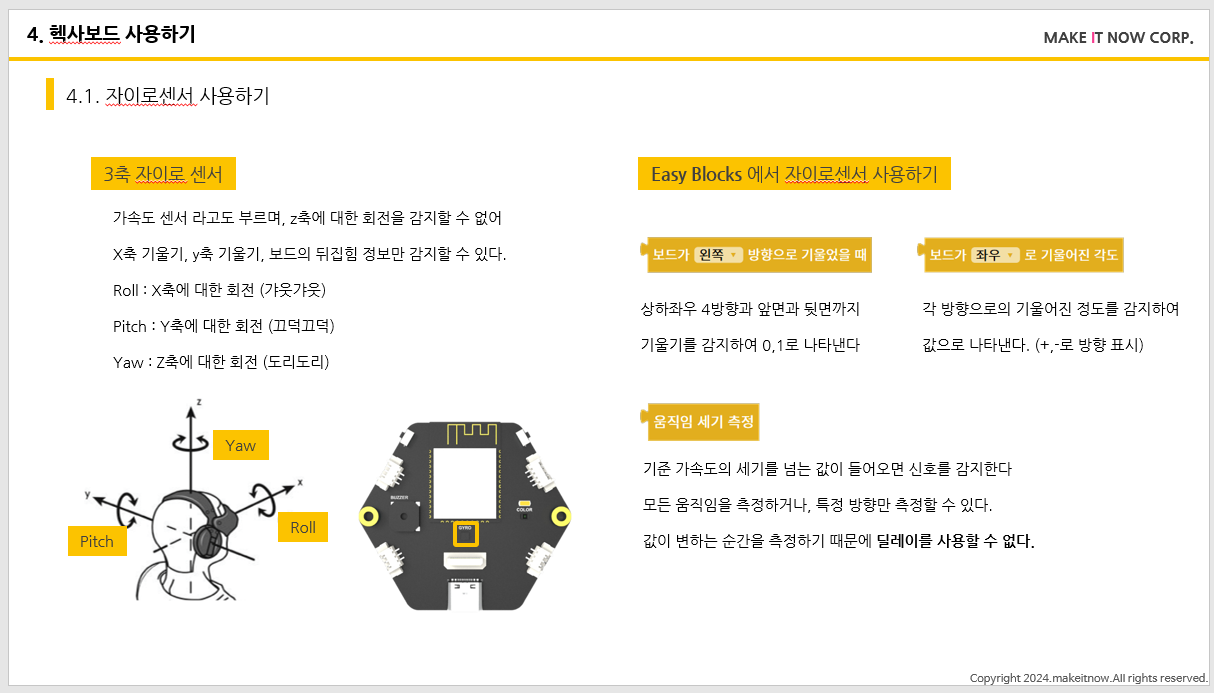

헥사보드에는 기본적으로 GYRO센서가 내장되어 있습니다.

자이로 센서는 기울기와 가속도 등을 측정하는 센서로, 운동을 할때 변하는 팔의 각도를 통해

다양한 운동데이터를 측정할 수 있습니다.

헥사보드는 블록코딩 프로그램 이지블록스를 활용하여 쉽게 사용할 수 있습니다.

▼▼ 블록코딩 프로그램 이지블록스가 궁금하시다면?? ▼▼

Easy Blocks





■ 덤벨운동 시 팔의 각도 데이터로 측정하기

운동을 할 때 자세는 학생들이 직접 운동을 해보고

가동범위를 확인하여 그 범위를 선정하는것 부터 시작합니다.

개인마다 신체조건이 다르고, 하고자 하는 운동이 다르니 운동의 가동범위가 다른건 당연한거죠.

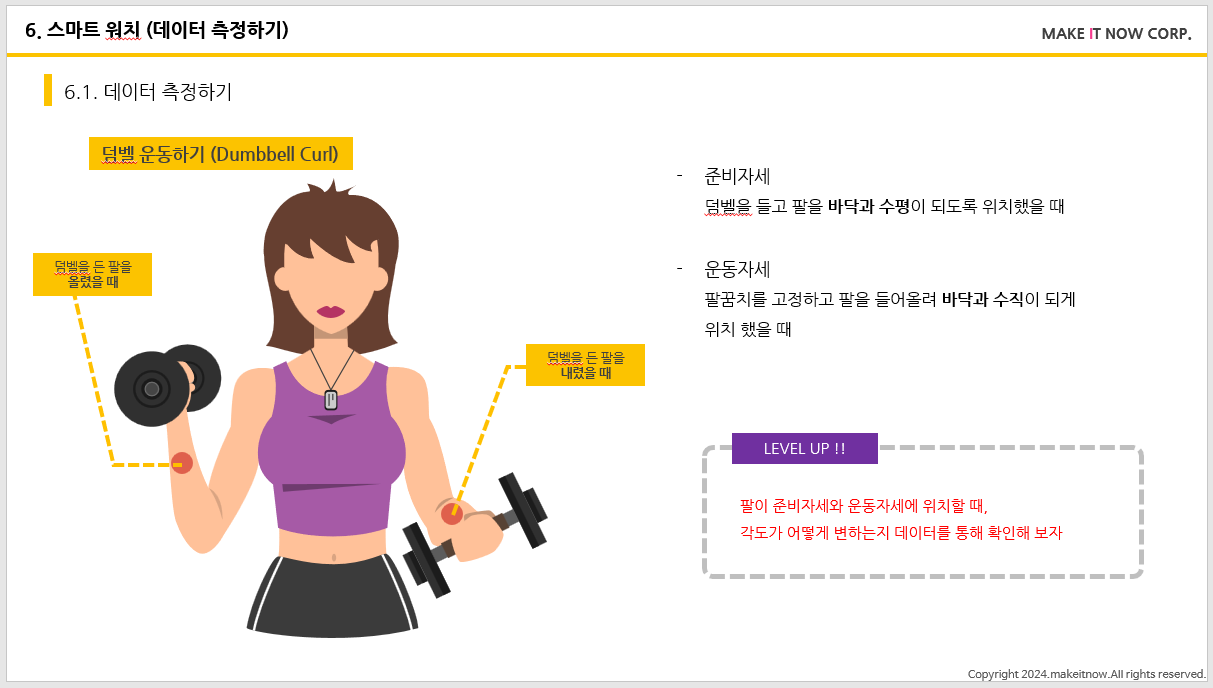

저는 여기서 덤벨운동을 만들어 볼껀데요, 팔을 지면과 수평으로 놨다가

들어올려 수직이 되게 놓았을 때 1회를 측정하도록 만드려고 합니다.

데이터를 시리얼 모니터로 띄워서 확인할 수도 있지만

보다 정확한 분석을 위해 데이터를 측정하고 이를 엑셀과 그래프로 확인합니다.

이지블록스는 자체적으로 데이터센터를 가지고 있기 때문에 블록 하나만 있으면

이러한 유의미한 데이터를 얻을 수 있습니다.

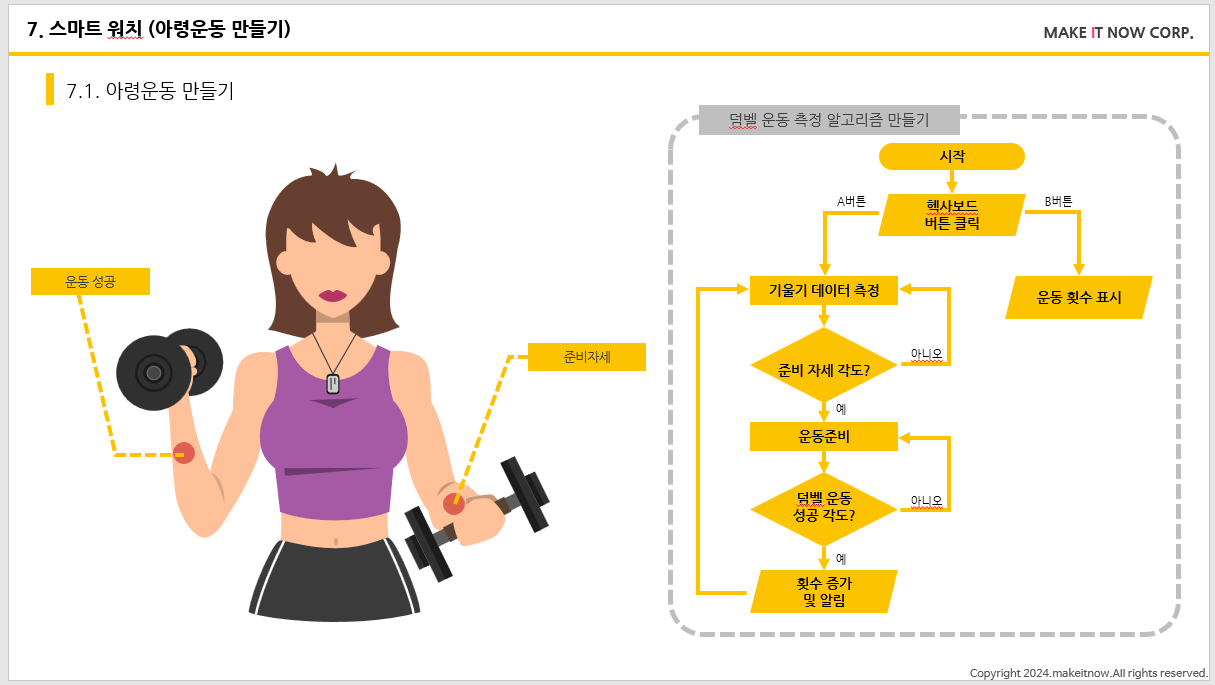

■ 덤벨 운동 알고리즘 기획하기

단순히 팔을 올렸다 내린다고 횟수를 +1 해준다면, 문제가 발생합니다.

그래서 일정 각도 이상 내려갔을 때와 일정각도 이상 올라갔을 때의 상태를

실시간 감지하여 소리나 디스플레이를 통해 알림을 주도록 합니다.

어떻게 측정했을때 정확도를 높일 수 있는지

학생들은 스스로 생각하고 알고리즘을 만들어야 합니다.

저는 팔의 각도가 10도와 80도 라는 값을 기준으로 운동을 측정했습니다.

10도 이하 > 준비상태 > 80도 이상 > 횟수 1회 > 10도 이하 > 준비상태... 반복이죠.

[디지털 체육] 스마트워치 덤벨 운동 측정

측정이 잘 되는게 보이시죠?

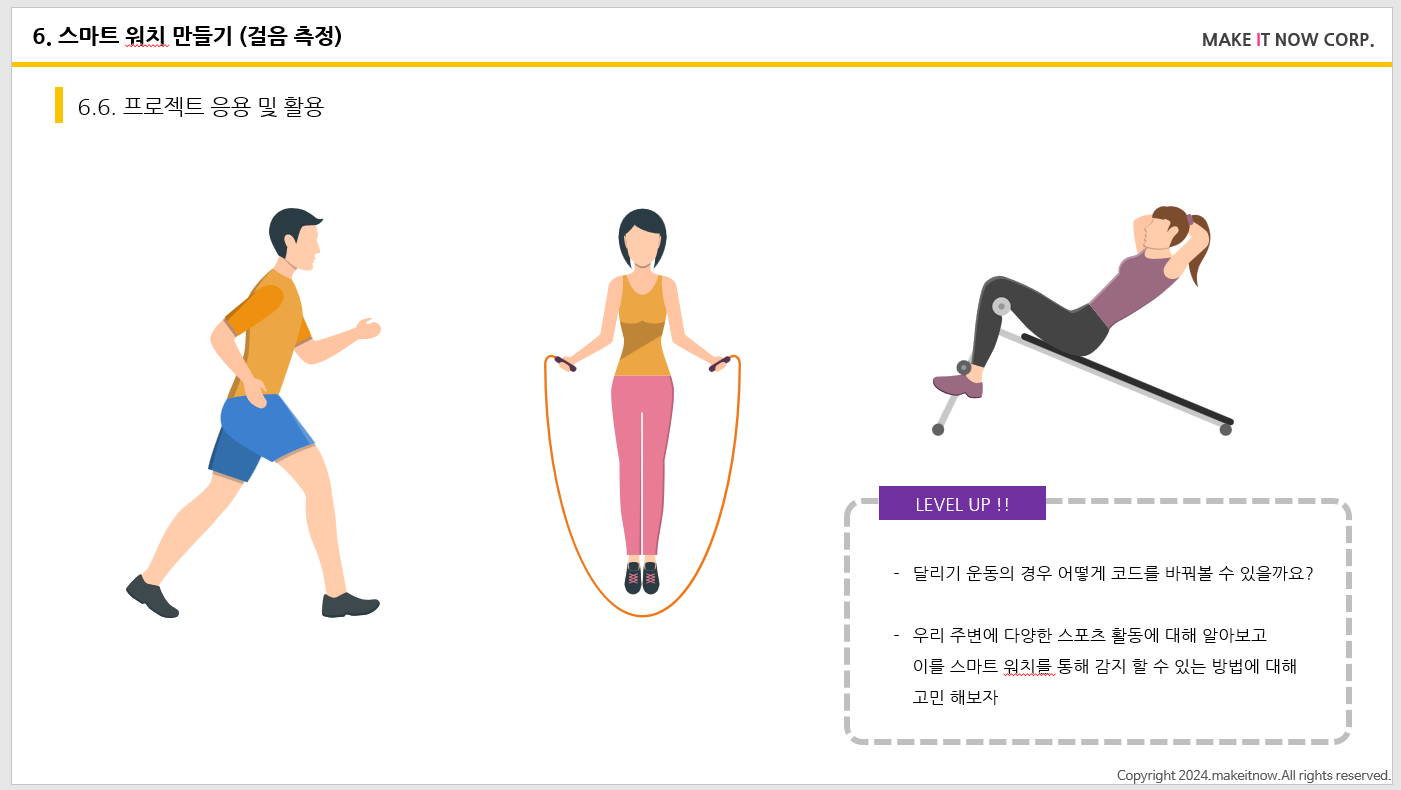

이렇게 걷기, 달리기, 줄넘기, 윗몸일으키기, 팔굽혀펴기 등 다양한 운동을 만들 수 있으며,

이 외에 나만의 운동을 만들어서 더욱 특별하게 운동 데이터를 측정하실 수도 있습니다.

여기에 심화과정으로 카메라를 활용하여 AI를 접목하면 자세를 인식하여 스쿼트 하기 등

다양한 방향으로 활용해 보실 수 있습니다.
