안녕하세요.

MAKE IT NOW : 메이크잇나우 입니다.

이번 시간에는 충격감지, 진동 감지센서에 대해서 한번 알아보도록 하겠습니다.
진동,충격 감지센서는 말 그대로 진동과 충격을 감지할 수 있는 센서입니다. 다양한 방식으로 충격을 감지 할 수 있지만, 저희가 사용하는 센서는 원형속에 있는 스프링이 충격을 받으면 움직이면서 값을 읽을 수 있는 방법 입니다.



---



충격/진동 감지센서 사용하기



STEP 1. 충격/진동 센서 원리

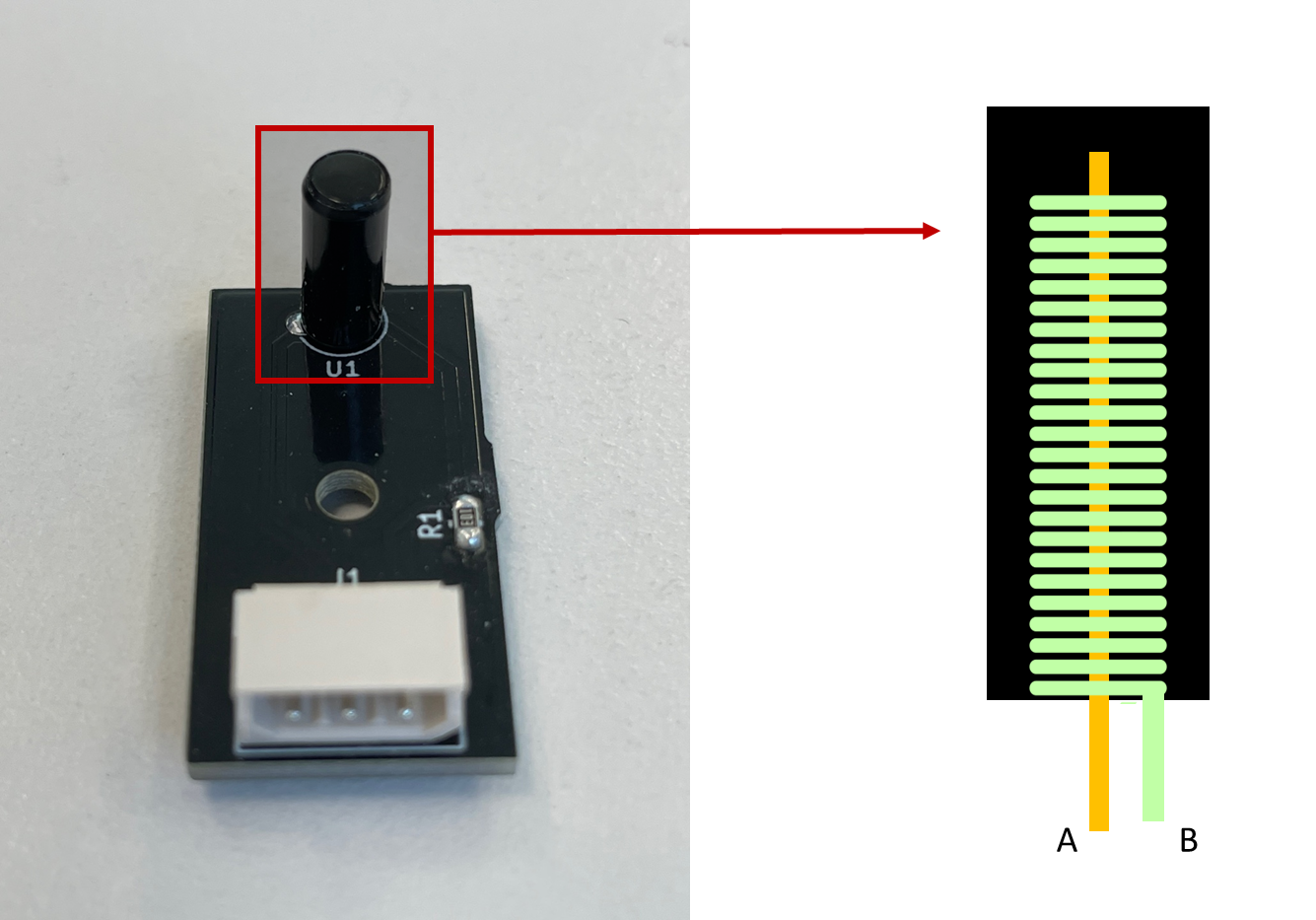

  ▶ 진동 센서 내부는 위의 사진과 같이 생겼는데, 충격에 의해서 스프링이 A에 닿으면 마치 전기가 흐르는 방식이라 보시면 됩니다. 이런 원리는 버튼(스위치)에서 다뤄보았죠? 그래서, 아두이노 코드역시 디지털 입력을 받는 코드를 작성하면 됩니다.



STEP 2. 회로 연결 (선 연결)

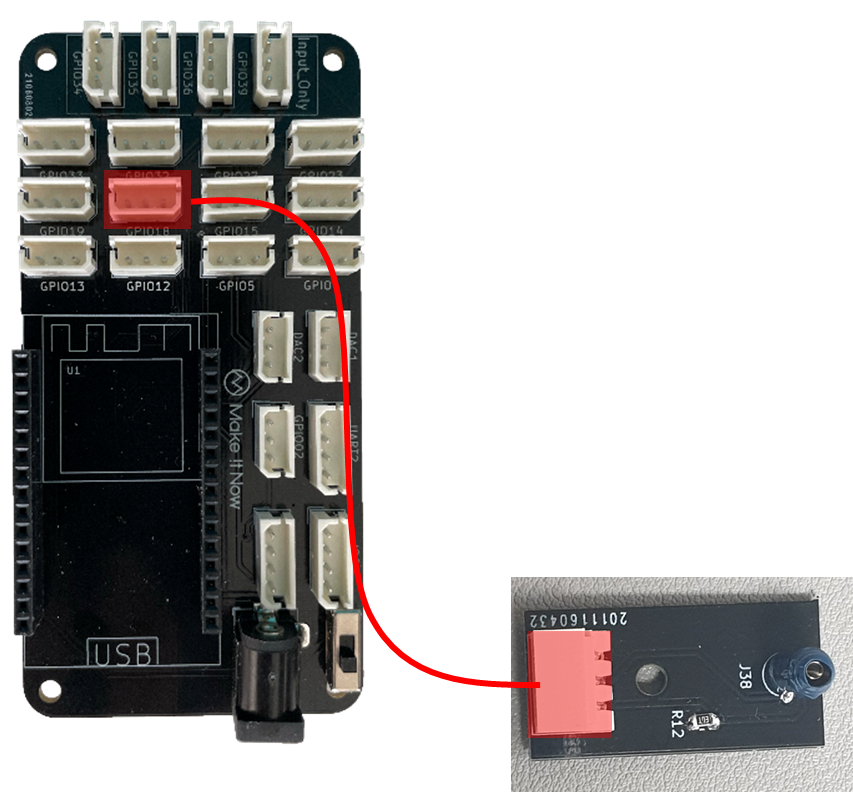

  ▶ GPIO18 핀에 진동 센서를 연결 해주세요.



STEP 3. 코드 작성

  ▶  디지털입력 값을 시리얼 모니터에 출력해보도록 하겠습니다.

void setup() {
  pinMode(18,INPUT);
}

void loop() {
  if(digitalRead(18)){
    Serial.println("충격감지");
    delay(300);
  }
}

이제 모든 준비는 완료 되었습니다!

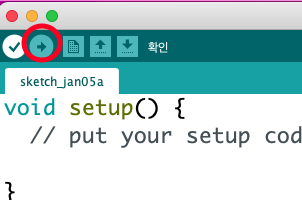

아래 빨간색 위치에 업로드 버튼 누르면!! 끝!

단, 포트연결까지 완료해야 된다는 점!



---

---
