안녕하세요.

MAKE IT NOW : 메이크잇나우 입니다.

이번에는 비가 오는지? 눈이 오는지? 또는 물이 흐르는지?를 감지 할 수 있는
강수 센서에 대해서 한번 살펴 보도록 하겠습니다.

강수 센서는 말 그대로 물이 감지가 되면 전기가 통하면서 그 값을 센싱하는 원리라고 보시면 될 것 같습니다.

실제로 센서를 활용해보면서 알아보도록 하겠습니다.

---



강수 센서?!

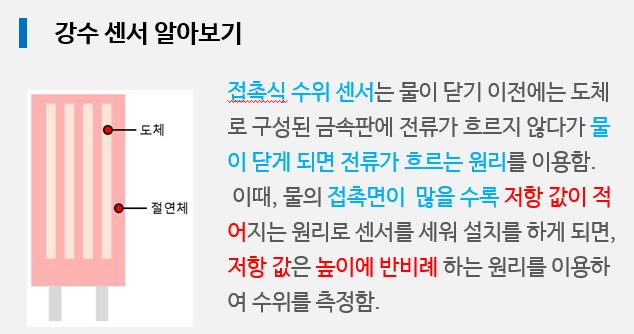

STEP 1. 강수 센서의 원리

  ▶ 강수 센서는 물이 닿게 되면 전류가 흐르는 원리를 이용했다라고 보시면 됩니다. 접촉면이 많을 수록 저항 값이 바뀌는 원리를 가지고 강수를 측정 할 수 있습니다.
  ▶ 이 센서는 아날로그 값으로 한번 읽어 보도록 하겠습니다.



STEP 2. 회로 연결

  ▶ 아날로그 값을 읽기 위해서 GPIO34번에 한번 연결해 보도록 하겠습니다.

STEP 3. 코드 작성하기

void setup() {
  Serial.begin(115200);
}


void loop() {
  int value = analogRead(34);
  Serial.println(value);
  delay(300);
}



STEP 4. 동작하기

  ▶  이제 센서 위에 물을 살짝 떨어트려보면 정상적으로 시리얼 값이 출력 되는 것을 확인 할 수 있습니다.



---



---
